Estructura de aluminio para SUPERFICIE plana, 1 panel de 12V Vertical

Disponibilidad: En existencia

105,00 €

Descripción corta

- Formada por 2 triángulos con la inclinación deseada que hacen de soporte de 2 railes horizontales unidos mediante escuadras atornilladas y 4 fijaciones laterales para la sujeción de todo tipo de paneles en posición vertical.
- La parte inferior de los triángulos soporte tienen dos perforaciones para atornillar la estructura al suelo o tejado.
- El precio de la estructura es para paneles de 12 voltios entre 140wp y 150wp. Para paneles de mayor potencia consultar estructuras para paneles de 24v o 60 células.
- Aluminio de fabricación Europea de alta calidad.
- El corte y la preparación de la estructura la hacemos a medida según las especificaciones deseadas.

* Campos requeridos

105,00 €
* Todos los precios llevan el IVA incluido

Estructura para terraza plana 1 panel solar de 12 voltios en vertical

Más vistas

Detalles de Estructura de aluminio para SUPERFICIE plana, 1 panel de 12V Vertical

Estructura para superficies planas o poca inclinación para 1 módulo de 12 voltios en VERTICAL.



Ángulo:

El ángulo de inclinación de la estructura debes solicitarlo con tu pedido.

  • Para instalaciones de Autoconsumo, el ángulo óptimo de inclinación es igual a la latitud del lugar.
  • Para instalaciones aisladas que se usen principalmente en verano, el ángulo óptimo de inclinación es la latitud-10.
  • Para instalaciones aisladas de uso habitual (todo el año), el ángulo óptimo de inclinación es igual a la latitud+10. De esta forma optimizamos la captación para el periodo de menor radiación, que es el invierno.

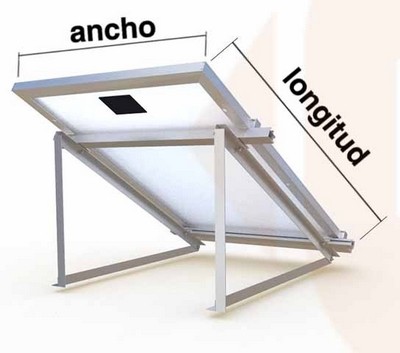

Medidas:

Los paneles de 12 voltios, están compuestos por 36 células cuadradas de 156mm x 156mm dispuestas en una matriz de 9 verticales por 4 horizontales.
Las potencias de los módulos de 12v están entre los 140Wp y los 150Wp para los módulos más nuevos. (Menores para los módulos antiguos)
Y las medidas de los paneles de 12 voltios suelen estar entre:

  • Longitud: 1400mm y 1510mm
  • Ancho: 660mm y 680mm
  • Alto: 34mm y 35mm

*(Para paneles de mayores medidas ver estructuras para paneles de 24v o de 60 células)





Es importante que conozcas las medidas de tu panel antes de comprar una estructura de sujeción.
El tamaño total de la estructura será la suma del panel más los extremos de los railes que sobresalen para colocar las grapas finales de sujeción del panel.
La ventaja de este tipo de estructuras es que pueden servir para cualquier tipo de panel ya que las garras pueden situarse en cualquier punto del rail.

*Si tienes dudas ponte en contacto con nuestro equipo de profesionales que estarán encatados de antenderte.

  • Composición del Kit
    • 2 x triángulos soporte
      4 x Escuadras unión triángulos-railes
      2 x railes especiales para sujeción de paneles
      4 x garras de fijación de paneles
      1 x Juego completo de tornillería de acero inoxidable
