Estructura de aluminio para SUPERFICIE plana, 1 panel de 24V en Vertical

Disponibilidad: En existencia

115,00 €

Descripción corta

- Formada por 2 triángulos con la inclinación deseada que hacen de soporte de 2 perfiles horizontales unidos mediante escuadras atornilladas y 4 fijaciones laterales para la sujeción de todo tipo de paneles en posición vertical.
- La parte inferior de los triángulos soporte tienen dos perforaciones para atornillar la estructura al suelo o peana de hormigón.
- La estructura es valida para paneles de 72 celuas, 24 voltios de 190wp o equivalentes. Para paneles de mayor potencia consultar estructuras para paneles de 60 células.
- Aluminio de fabricación Europea de alta calidad.
- El corte y la preparación de la estructura la hacemos a medida según las especificaciones deseadas.

* Campos requeridos

115,00 €
* Todos los precios llevan el IVA incluido

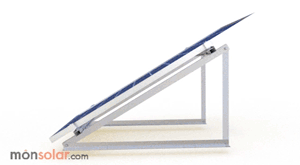

Estructura para 1 panel solar de 72 celulas 24v en vertical

Más vistas

Detalles de Estructura de aluminio para SUPERFICIE plana, 1 panel de 24V en Vertical

Estructura para superficies planas o poca inclinación para 1 módulo de 72 ceúlas y 24 voltios en VERTICAL.



Ángulo:

El ángulo de inclinación de la estructura debes solicitarlo con tu pedido.

  • Para instalaciones de Autoconsumo, el ángulo óptimo de inclinación es igual a la latitud del lugar.
  • Para instalaciones aisladas que se usen principalmente en verano, el ángulo óptimo de inclinación es la latitud-10.
  • Para instalaciones aisladas de uso habitual (todo el año), el ángulo óptimo de inclinación es igual a la latitud+10. De esta forma optimizamos la captación para el periodo de menor radiación, que es el invierno.

Medidas Paneles:

Los paneles de 24 voltios, están compuestos por 72 células cuadradas de 156mm x 156mm dispuestas en una matriz de 12 verticales por 6 horizontales.
Las potencias de los módulos de 24v están entre los 180Wp y los 200Wp para los módulos más nuevos.
Y las medidas de los paneles de 24 voltios suelen estar entre:

  • Longitud: 1500mm y 1600mm
  • Ancho: 808mm y 810mm
  • Alto: 35mm y 40mm

*(Para paneles de mayores medidas ver estructuras para paneles de 60 células)





Es importante que conozcas las medidas de tu panel antes de comprar una estructura de sujeción.
El tamaño total de la estructura será la suma del panel en posición vertical más los extremos de los perfiles que sobresalen para colocar las grapas finales de sujeción del panel.
La ventaja de este tipo de estructuras es que pueden servir para cualquier tipo de panel ya que las garras pueden situarse en cualquier punto del perfil.

*Si tienes dudas ponte en contacto con nuestro equipo de profesionales que estarán encatados de antenderte.

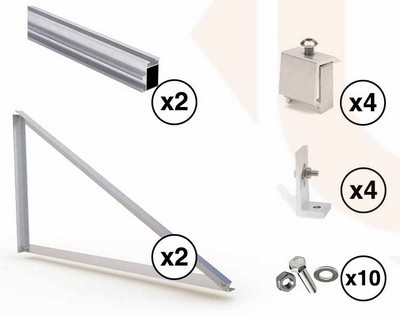

  • Composición del Kit
    • 2 x triángulos soporte
      4 x Escuadras unión triángulos-railes
      2 x railes especiales para sujeción de paneles
      4 x garras de fijación de paneles
      1 x Juego completo de tornillería de acero inoxidable
