Estructura de aluminio para SUPERFICIE plana, 4 paneles de 24V Verticales

Disponibilidad: En existencia

224,00 €

Descripción corta

- Formada por 3 triángulos con la inclinación deseada que hacen de soporte de 2 railes horizontales unidos mediante escuadras atornilladas, 6 fijaciones intermedias para paneles y 4 fijaciones laterales para la sujeción de todo tipo de paneles en posición vertical.
- La parte inferior de los triángulos soporte tienen dos perforaciones para atornillar la estructura al suelo o tejado.
- El precio de la estructura es para 4 paneles de 24 voltios entre 180wp y 190wp. Para paneles de mayor potencia consultar las estructuras para paneles de 60 células.
- Aluminio de fabricación Europea de alta calidad.
- El corte y la preparación de la estructura la hacemos a medida según las especificaciones deseadas.

* Campos requeridos

224,00 €
* Todos los precios llevan el IVA incluido

Estructura para superficie plana 4 paneles de 190w 72 celulas vertical

Más vistas

Detalles de Estructura de aluminio para SUPERFICIE plana, 4 paneles de 24V Verticales

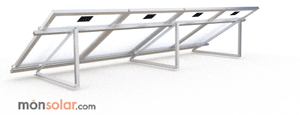

Estructura para superficies planas o poca inclinación para 4 módulos soplares de 24 voltios 180Wp o 190Wp o equivalentes en VERTICAL.



Ángulo:

El ángulo de inclinación de la estructura debes solicitarlo con tu pedido.

  • Para instalaciones de Autoconsumo, el ángulo óptimo de inclinación es igual a la latitud del lugar.
  • Para instalaciones aisladas que se usen principalmente en verano, el ángulo óptimo de inclinación es la latitud-10.
  • Para instalaciones aisladas de uso habitual (todo el año), el ángulo óptimo de inclinación es igual a la latitud+10. De esta forma optimizamos la captación para el periodo de menor radiación, que es el invierno.

Medidas:

Los paneles de 24 voltios, están compuestos por 72 células cuadradas de 156mm x 156mm dispuestas en una matriz de 12 verticales por 6 horizontales.
Las potencias de los módulos de 24v están entre los 180Wp y los 200Wp para los módulos más nuevos. (Aunque existen paneles de hasta 300w de 72 células son muy poco manejables y difíciles de instalar, por lo tanto no los aconsejamos en la mayoria de los casos)
Y las medidas de los paneles de 24 voltios suelen estar entre:

  • Longitud: 1500mm y 1600mm
  • Ancho: 800mm y 810mm
  • Alto: 35mm y 40mm

*(Para paneles de mayores medidas ver estructuras para paneles de 60 células)






Es importante que conozcas las medidas de tu panel antes de comprar una estructura de sujeción.
La longitud total de la estructura será la suma de los 4 paneles en posición vertical más el espacio de separación entre paneles para poner las grapas intermedias y los extremos de los perfiles que sobresalen para colocar las grapas finales de sujeción del panel.
La ventaja de este tipo de estructuras es que pueden servir para cualquier tipo de panel ya que las garras pueden situarse en cualquier punto del perfil.

*Si tienes dudas ponte en contacto con nuestro equipo de profesionales que estarán encatados de antenderte.

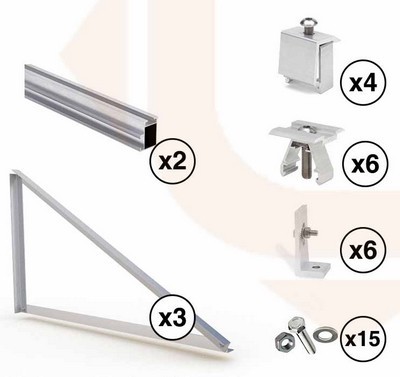

  • Composición del Kit
    • 3 x triángulos soporte
      6 x Escuadras unión triángulos-railes
      2 x railes especiales para sujeción de paneles
      4 x garras finales fijación de paneles
      6 x garras intermedias fijación de paneles
      1 x Juego completo de tornillería de acero inoxidable
