Estructura para superficies planas o poca inclinación para 4 módulos soplares de 12 voltios 150Wp o 200Wp o equivalentes en VERTICAL.

Ángulo:
El ángulo de inclinación de la estructura debes solicitarlo con tu pedido.
- Para instalaciones de Autoconsumo, el ángulo óptimo de inclinación es igual a la latitud del lugar.
- Para instalaciones aisladas que se usen principalmente en verano, el ángulo óptimo de inclinación es la latitud-10.
- Para instalaciones aisladas de uso habitual (todo el año), el ángulo óptimo de inclinación es igual a la latitud+10. De esta forma optimizamos la captación para el periodo de menor radiación, que es el invierno.
Medidas:
Los paneles de 12 voltios, están compuestos por 36 células cuadradas de 156mm x 156mm dispuestas en una matriz de 9 verticales por 4 horizontales.
Las potencias de los módulos de 12v están entre los 150Wp y los 200Wp para los módulos más nuevos. (Menores para los módulos antiguos)
Y las medidas de los paneles de 12 voltios suelen estar entre:
- Longitud: 1400mm y 1510mm
- Ancho: 660mm y 680mm
- Alto: 34mm y 35mm
*(Para paneles de mayores medidas ver estructuras para paneles de 24v o de 60 células)

Es importante que conozcas las medidas de tu panel antes de comprar una estructura de sujeción.

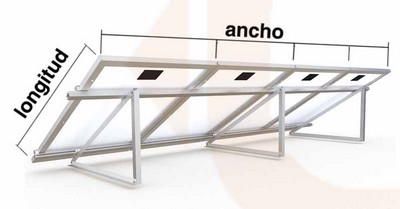

La longitud total de la estructura será la suma de los 4 paneles en posición vertical más el espacio de separación entre paneles para poner las grapas intermedias y los extremos de los perfiles que sobresalen para colocar las grapas finales de sujeción del panel.
La ventaja de este tipo de estructuras es que pueden servir para cualquier tipo de panel ya que las garras pueden situarse en cualquier punto del perfil.
*Si tienes dudas ponte en contacto con nuestro equipo de profesionales que estarán encatados de antenderte.
