Kit micro Autoconsumo solar 2 placas solares monitorización e inyección 0

Componentes del kit micro Autoconsumo solar 2 placas solares

• 1 x Microinversor APsystem YC600

• 2 x placas solares jinko 330W
• 1 x Unidad de monitorización ECU-C e inyección 0
• 2 x Transformadores de corriente 80A CT
• 1 x Y2 AC Connector Unlock tool
• 1 x Y3 AC BUS 1 metro
• 1 x AC Male connector
• 1 x AC Female connector

Microinversores APsystems

Los microinversores APsystems son los más avanzados y fiables del mercado. La arquitectura de apsystems asegura la máxima eficiencia y fácil instalación y programación para cualquier tipo de instalación, bien sea residencial o industrial.

Unidad de control

La unidad de control Energy Communication Unit (ECU) monitoriza cada panel en tiempo real y presenta la información de forma simple y clara.

• Monitorización de la producción e inyección 0
• Monitorización de la red
• Relé de control
• Comunicación con router mediante WIFI o Ethernet
• Comunicación con microinversores mediante Wifi-Zigbee. Distancia de comunicación 50m aprox.

Aplicación de monitorización y análisis

La aplicación Energy Monitoring & Analysis (EMA) te permite monitorizar la producción a cualquier hora y desde cualquier dispositivo con conexión a internet. El software de control detecta cualquier fallo de producción y te avisa mediante alarmas para asegurar la máxima producción.

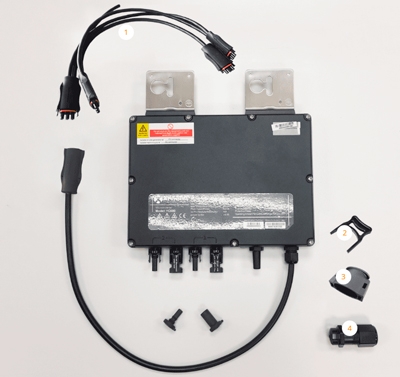

Componentes microinversores APsystems

1.- Bus de corriente alterna (AC)

2.- Y2 AC Connector Unlock tool (herramienta para desconectar los conectores)

3.- Bus T-Conn cap (tapón para conector AC no utilizado)

4.- Bus cable end Cap (tapón para el extremo del bus AC no utilizado

5.- Tapón macho para conector PV no utilizado

6.- Tapón hembra para conector PV no utilizado

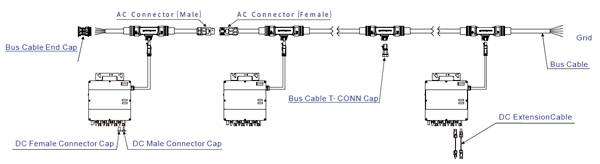

Diagrama de Conexión

Los microinversores transforman la corriente continua (DC) de las placas solares en corriente alterna (AC) que es inyectada en el bus de alterna (AC) para ser transportada y utilizada en el punto de consumo. El sistema de microinversores es facilmente ampliable incorporando nuevos microinversores al bus de alterna.

El extremo del bus de alterna (AC) no utilizado se sella con un tapón hermético y el otro extremo del bus será conducido hasta el cuadro general de protecciones de la vivienda para realizar la conexión y monitorización del sistema.

Ventajas de los sistemas con microinversores

Las sombras, el polvo y suciedades minimizan drásticamente la producción solar de las cadenas de placas solares. Solamente con que un panel solar esté afectado puede hacer que la producción solar de toda la cadena de placas solares se reduzaca a 0.

Los microinversores APsystem con un seguidor del punto de máxima potencia (MPPT) por cada panel solar optimiza la producción solar de cada panel solar individualmente. Así ante una sombra parcial o suciedad en una placa solar la producción de las demás placas solares no se ve afectada.

Los sistemas con microinversores APsystems normalmente producen entre un 5 y un 15% más que un sistema convencional de cadenas de paneles solares con un inversor centralizado.
