Calculadora de Secciones - Monsolar.com

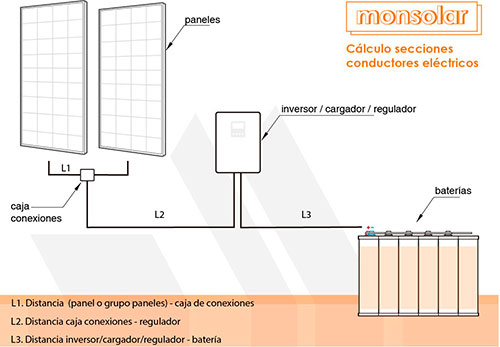

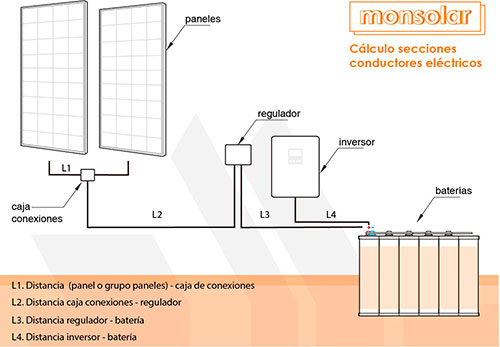

1.- Esquema instalación con REGULADOR + INVERSOR 2.- Esquema instalación con INVERSOR 3 en 1
esquema instalacion solar esquema instalacion solar - 2
3.- Tabla calculadora de secciones
Linea Longitud Corriente(A) Tension(v) Pérdidas Seccion Comercial mm2 Caida de V Real (%)
L1
L2
L3
L4
Caida total (%) :


Linea: Nombre que recibe cada tramo entre los componentes de la instalación. Para los cálculos ya se tiene en cuenta que el cable necesario en cada linea será el doble que la longitud de la linea. Ya que la linea está compuesta por el cable+ y el cable-
Longitud: Metros de distancia entre componentes, por ejemplo, desde la caja de conexión de los paneles solares hasta el regulador.
Corriente: Amperios que circularán por la linea. Importante: Hay que tener en cuenta que en los reguladores MPPT la corriente del campo fotovoltaico no es igual que la corriente de carga, ya que el regulador MPPT separa las tensiones de funcionamiento.
Tensión: Voltaje de la linea. Importante: De nuevo hay que tener en cuenta los diferentes voltages de cada tramo de la instalación, sobretodo con reguladores MPPT donde la tensión de trabajo del campo fotovoltaico no será la misma que la tensión de batería.
Pérdidas: Seleccionar las pérdidas deseadas para el cálculo de caida de tensión en la linea
Sección Comercial: Muestra la sección comercial (real) de conductores inmediatamente superior al resultado del cálculo
Caída de Tensión Real: Muestra la caída de tensión calculada a partir de la sección comercial de cable a utilizar

Caída Total: Muestra caída de tensión total de la instalación. Es el resultado de la suma de las caídas de cada linea.

Nota: En la siguiente tabla se muestra la caída de tensión máxima permitida por cada linea de corriente continua de la instalación y la caída máxima recomendada:

LINEA             MAXIMA          RECOMENDADA
Paneles-regulador ............3% ............................1 %
Reg-acumulador ...............1% ............................0.5%
Bateria-inversor ................1% ............................1%

*Tanto el IDAE (Instituto para la diversificación y ahorro de la Energía ) como el AVEN (Agencia Valenciana de la Energía) recomiendan un máximo de pérdidas para el total de la instalación del 1,5%.

Aunque la recomendación resulta un poco exagerada, desde Monsolar.com recomendamos no sobrepasar el 3% de Caída Total en la instalación

Las secciones de cable habituales para conectar los paneles solares entre sí son los de 4 mm2 o los de 6 mm2.
La sección de cable más habitual entre la unión de los paneles solares y el regulador es de 16 mm2.
La sección de cable en el tramo regulador- batería puede variar entre los 16mm2 y los 35 mm2.
En el tramo batería-inversor, se debe colocar una sección mínima de 35 mm2 debido a las altas corrientes que se generan hacia el inversor.

4.- Equivalencias secciones con sistema americano
tabla secciones cables tabla secciones cables americanos
