Calculadora serparación entre paneles solares para evitar sombras

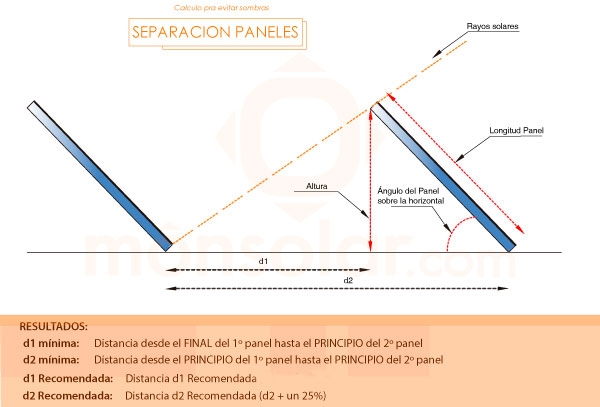

1.- Esquema INCLINACION tejado 2.- Esquema SEPARACIÓN filas de paneles
inclinación del tejado separación paneles solares
3.- Tabla calculadora de separaciones
Tipo de Tejado Ángulo de inclinación tejado
(Ángulos en positivo)
Latitud del lugar Longitud del panel en metros Ángulo del panel sobre la Horizontal d1
mínima
d1
Recomendada
d2
mínima
d2
Recomendada
Horizontal
Inclinación A
Inclinación B


LEYENDA:
Tipo de tejado: Puede ser horizontal, con inclinación tipo A favorable para la separación entre filas de paneles o inclinación tipo B desfavorable para la separación entre filas de paneles. Utilizar el punto como separador decimal
Inclinación del tejado: Introducir el ángulo de inclinación del tejado. Horizontal = 0 grados; Inclinación A = ángulo de inclinación del tejado en positivo; Inclinación B = ángulo de inclinación del tejado en positivo
Latitud del lugar: Es la latitud del lugar de la instalación, valor en grados. Utilizar el punto como separador decimal.
Longitud del panel solar: Valor en metros (m). Si el panel está en vertical este valor será la parte larga del panel solar, si el panel está en horizontal este valor será el ancho del panel. Utilizar el punto como separador decimal.
Ángulo del panel sobre la Horizontal: Es el ángulo que forma el panel sobre la Horizontal, no sobre el tejado.
d1 mínima: mínima distancia de separación desde el FINAL del 1º panel hasta el PRINCIPIO del 2º
d1 recomendada: Es la d1 incrementada en un 25%. Se recomienda utilizar este valor siempre que sea posible
d2 mínima:: mínima distancia de separación desde el PRINCIPIO del 1º panel hasta el PRINCIPIO del 2º .
d2 recomendada: Es la d2 incrementada en un 25%. Se recomienda utilizar este valor siempre que sea posible

EJEMPLO tejado HORIZONTAL:
Un ejemplo típico para Valencia, con filas de paneles solares de 320W y largo 1.956m (instalados en vertical) y con inclinación 30 grados sobre la horizontal, instalados en tejado horizontal.
Ángulo de inclinación del tejado:Como en este caso es un tejado horizontal, utilizaremos la primera fila de la tabla, ángulo del tejado solamente puede ser 0
Latitud: 36 grados.
Longitud del panel solar (instalado en vertical): 1.956 metros
Ángulo del panel sobre la Horizontal: 30 grados.

EJEMPLO tejado INCLINACIÓN A:
Un ejemplo típico para Madrid, con filas de paneles solares de 200W y largo 1.330m (instalados en vertical) y con inclinación 35 grados sobre la horzontal, instalados en tejado con una inclinación de 20 grados.
Ángulo de inclinación del tejado:Como en este caso es un tejado INCLINACIÓN A, utilizaremos la segunda fila de la tabla, ángulo del tejado 20 grados.
Latitud: 40.4 grados
Longitud del panel solar (instalado en vertical): 1.330 metros
Ángulo del panel sobre la Horizontal: 35 grados.

EJEMPLO tejado INCLINACIÓN B:
Un ejemplo típico para Barcelona, con filas de paneles solares de 270W y largo 1.640m y ancho 0.99m (instalados en horizontal) y con inclinación 40 grados sobre la horzontal, instalados en tejado con una inclinación de 20 grados.
Ángulo de inclinación del tejado:Como en este caso es un tejado INCLINACIÓN B, utilizaremos la tercera fila de la tabla, ángulo del tejado 20 grados.
Latitud: 41.38 grados.
Longitud del panel solar (instalado en horizontal):Al instalar el panel en horizontal, la medida que necesitamos es 0.99 metros, ya que esta es la parte que hará sombra a la siguiente fila.
Ángulo del panel sobre la Horizontal: 40 grados.
