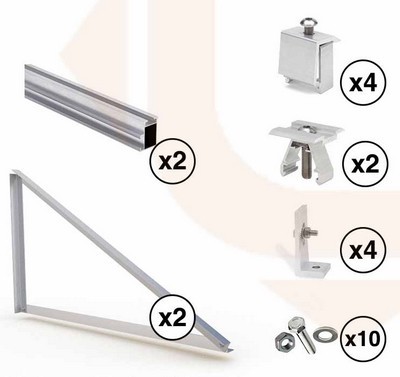

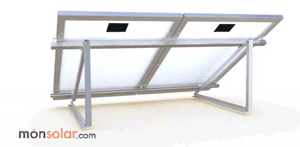

Estructura de aluminio para SUPERFICIE plana, 2 paneles solares de 24V Verticales

Estructura para superficies planas o poca inclinación para 2 módulos de 24 voltios, 72 células en VERTICAL.

Ángulo:

El ángulo de inclinación de la estructura debes solicitarlo con tu pedido.

• Para instalaciones de Autoconsumo, el ángulo óptimo de inclinación es igual a la latitud del lugar.
• Para instalaciones aisladas que se usen principalmente en verano, el ángulo óptimo de inclinación es la latitud-10.
• Para instalaciones aisladas de uso habitual (todo el año), el ángulo óptimo de inclinación es igual a la latitud+10. De esta forma optimizamos la captación para el periodo de menor radiación, que es el invierno

Medidas:

Los paneles de 24 voltios, están compuestos por 72 células cuadradas de 156mm x 156mm dispuestas en una matriz de 12 verticales por 6 horizontales.
Las potencias de los módulos de 24v están entre los 180Wp y los 200Wp para los módulos más nuevos. (Aunque existen paneles de hasta 300w de 72 células son muy poco manejables y difíciles de instalar, por lo tanto no los aconsejamos en la mayoria de los casos)
Y las medidas de los paneles de 24 voltios suelen estar entre:

• Longitud: 1500mm y 1600mm
• Ancho: 800mm y 810mm
• Alto: 35mm y 40mm

*(Para paneles de mayores medidas ver estructuras para paneles de 60 células)

Es importante que conozcas las medidas de tu panel antes de comprar una estructura de sujeción.
La longitud total de la estructura será la suma de los 2 paneles más el espacio de separación intermedia y los extremos de los perfiles que sobresalen para colocar las grapas finales de sujeción del panel.
La ventaja de este tipo de estructuras es que pueden servir para cualquier tipo de panel ya que las garras pueden situarse en cualquier punto del perfil.

*Si tienes dudas ponte en contacto con nuestro equipo de profesionales que estarán encatados de antenderte.
