Errores más comunes en instalaciones solares

Si tu instalación solar ha empezado a funcionar mal, aquí tienes una lista de los errores más comunes que suelen hacer que una instalación solar fotovoltaica tenga problemas.

Es importante mencionar que sea cual sea el problema, el resultado final es el mismo; nos quedamos sin energía en las baterías y se va la luz. Si no somos de los que normalmente hacemos tareas de mantenimiento y revisión a nuestra instalación solar, solamente nos daremos cuenta de que tenemos un problema cuando empezamos a quedarnos sin luz.

Cuando todo está correcto pero nos quedamos sin luz:

La mayoría de los casos en los que nos quedamos sin energía en las baterías, no hay problema alguno, solamente han cambiado las condiciones que hacían que nuestro sistema solar tuviera un balance positivo.

1.- Un nuevo electrodoméstico que pensábamos que consumía poco.

En verano:

Es muy común añadir un pequeño congelador para almacenar más comida. El hecho de que este congelador sea pequeño nos hace pensar que su consumo será pequeño. Pero puede que sea un congelador antiguo con muy baja eficiencia energética que tenga un consumo pequeño pero durante las 24h del día. Lo que supone un aumento de consumo considerable durante la noche.

La utilización de aire acondicionado durante la noche. Es uno de los peores consumos que podemos aplicarle a una instalación solar ya que el consumo de energía debe venir directamente de las baterías cuando no hay carga solar.

Otros consumo que aparecen normalmente en verano son: ventiladores por la noche, luces de exterior

En definitiva, en verano debemos tener en cuenta que aunque haya más horas de luz solar, todos los consumos que se realicen durante la noche serán directamente de las baterías. Y aunque éstas estén cargadas al 100% hasta las 8h de la tarde, si nuestro consumo nocturno es elevado obligaremos a la batería a descargas profundas incluso pudiendo llegar a quedarnos sin luz.

En invierno:

El uso de la calefacción eléctrica es sin duda el peor consumo para una instalación solar. Cuando menos horas de sol hay y sobretodo durante la noche, el uso de la energía de las baterías para calentar radiadores, mantas eléctricas, estufas eléctricas o bombas de calor vaciarán nuestra batería rápidamente. Sobretodo si utilizamos elementos de elevada potencia como radiadores o estufas eléctricas durante varias horas.

2.- Las baterías se están haciendo viejas y la capacidad es cada vez más pequeña.

Esto realmente no es un problema de la instalación, esto es la vida misma. Conforme las baterías van envejeciendo la capacidad que pueden almacenar va disminuyendo y cuando antes no me quedaba sin luz, ahora haciendo los mismos consumos me quedo varias veces sin luz.

¿Cómo puedo saber si mis baterías se están haciendo viejas?

El síntoma de baterías viejas es que se cargan muy pronto y se descargan muy pronto. Es decir, que no “aguantan” nada de consumo.

Durante las horas de sol, como los paneles solares están produciendo energía, no tenemos problemas de consumo, ya que lo que consumimos proviene directamente de la producción solar. Pero cuando el sol se pone a las pocas horas nos quedamos sin energía en las baterías.

Para que te hagas una idea de lo que deben durar las baterías si están bien diseñadas:

Baterías monoblock plomo-ácido abiertas (tipo coche o camión y muy baratas): suelen tener unos 400 ciclos de vida o menos. Con un uso habitual pueden durar 2 años o menos. Con usos esporádicos y pequeños consumos pueden durar unos 4 años.

Baterías monoblock plomo-ácido de CICLO PROFUNDO: esperanzas de vida entre 6-7 años. (unos 1500 Ciclos)

Baterías monoblock AGM o GEL: esperanzas de vida entre 4-5 años. (unos 600 Ciclos)

Baterías estacionarias OPzS: con unos 8000 ciclos de carga y descarga con profundidades de descarga del 20% y unos 3000 ciclos con profundidades del 50%. Esperanzas de vida de 15 – 20 años.

Baterías estacionarias TOPzS (traslucidas y más económicas que las OPzS de metraquilato trasparente): esperanzas de vida de 7 – 10 años. (unos 1500 Ciclos)

*Si el diseño de baterías no es correcto, y no se ha calculado una autonomía de 3-4 días, la esperanza de vida en todos los casos es la mitad.

Cuando Realmente tenemos algún problema:

El primer punto a tener en cuenta cuando nuestra instalación solar empieza a fallar y pensamos que tenemos algún problema es acotar la búsqueda del problema.

A) Si todo funcionaba correctamente durante varios años y ahora ya no va bien:

1.- Las baterías han llegado al final de su vida.

Este es seguramente el problema. Desconecta las baterías, (OJO: desconecta primero los paneles solares del regulador ya que algunos reguladores pueden dañarse con paneles solares si no está conectada la batería) y mide una a una la tensión de cada elemento, si alguna tensión es muy baja seguramente se ha dañado algún vaso y lo mejor será cambiar todas las baterías.

2.- Muerte prematura de baterías.

Baterías nuevas con viejas. Las viejas hacen de carga de las nuevas y el sistema tiene muy mal rendimiento.

Baterías conectadas en paraleloNo conectar baterías en paralelo

Descargas profundas continuas en las baterías. Mal diseño de baterías para el consumo real.

B) Si mi instalación funcionaba bien durante el verano y en invierno ya no va bien:

1.- Tengo muchos paneles solares pero pocas baterías.

Esto puede ser un fallo de diseño donde se están utilizando baterías muy pequeñas para el consumo realizado. Suele ser un error común de diseño, donde se asegura al cliente que se puede realizar un consumo de Xwh/día teniendo en cuenta que ese consumo será diurno. En verano como tenemos muchos paneles solares no tenemos problemas, pero en invierno cuando hay menos horas de sol y dependemos de la autonomía de las baterías para pasar la noche nos quedamos sin luz.

Puedes informarte aquí sobre los errores de diseño: Kits solares fotovoltaicos – las 4 estafas de internet

2.- Sombras en los paneles solares

A veces esto no es un error porque depende del entorno donde están ubicados los paneles solares, pero otras veces no somos conscientes de las sombras y el efecto que producen en los paneles solares.

¿Sabías que una sombra puede reducir a CERO la potencia de un panel solar?

Un panel solar colocado en vertical con una sobra que corta total o parcialmente una fila de células solares NO PRODUCE NADA.

Si una célula solar está sombreada toda la cadena de células en serie queda inhabilitada ya que no tiene paso de corriente. Los diodos de bypass están colocados de forma que independizan cada cadena de células solares. Así si una cadena queda inhabilitada, la corriente de las demás cadenas será capaz de fluir a través del diodos de bypass de esa cadena que no permite el paso de corriente.

Pero cuando la sombra corta una célula solar de cada una de las cadenas del panel solar, todas las cadenas quedan inhabilitadas y el paso de corriente es CERO.

El ángulo de inclinación del sol es cada vez más bajo conforme nos acercamos al invierno. Y puede ser que tengamos sombras cuando antes no las teníamos.

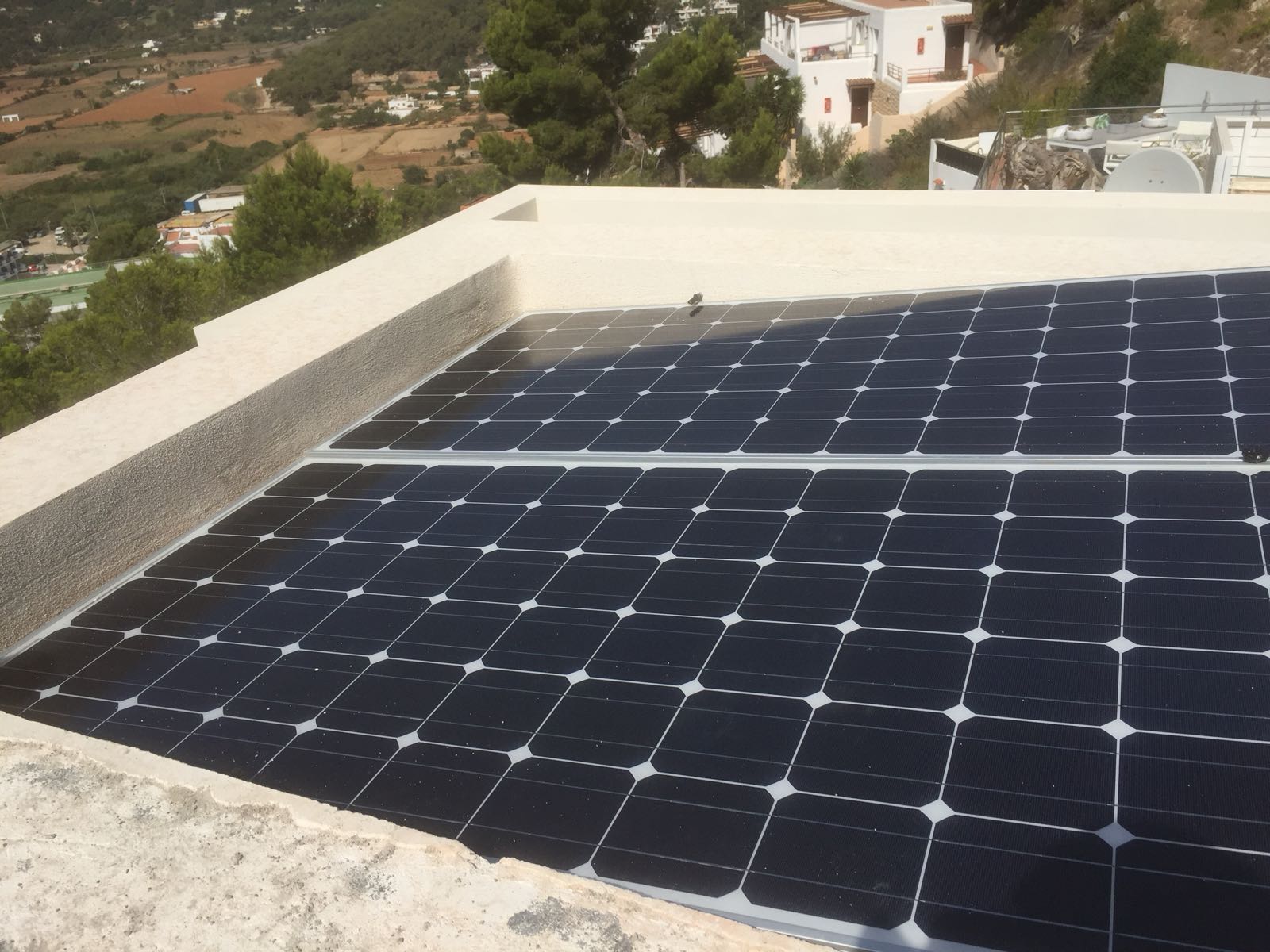

En la imagen vemos paneles solares sin ninguna sombra aparente. Pero los problemas vinieron a partir del mes de octubre cuando el muro empezó a hacer sombra a todas las células solares de la primera final. Desde ese momento la producción solar fue CERO.

*Desde Monsolar.com resolvimos el problema de este usuario en una llamada telefónica.

C) Si mi instalación nunca ha funcionado bien:

1.- Paneles de 60 células con reguladores PWM para carga de baterías. Placas solares de 24v que no lo son

2.-  Paneles solares de 12V que no tienen 36 células solares con reguladores PWM no son capaces de cargar baterías de 12V.

3.- Paneles solares de 24V que no tienen 72 células solares con reguladores PWM no son capaces de cargar baterías de 24V.

4.- Reguladores solares MPPT mal diseñadosComo calcular el regulador MPPT necesario

5.- Mala configuración de las tensiones de carga de las baterías. Baterías solares – etapas de carga

6.- Secciones de cables no adecuadas y con muchas pérdidas y calentamiento de los cables. Calculadora de secciones de cables eléctricos.

7.- Los errores de diseño más comunes. Kits solares – las 4 estafas de internet



Tienes dudas? deja un comentario y te las resolvemos.

Puntúa este artículo:

1 estrella2 estrellas3 estrellas4 estrellas5 estrellas (6 votos, promedio: 4,67 de 5)
Cargando…

Acerca de Jorge Insa

Soy un apasionado de la tecnología y la naturaleza, si juntas las 2 descubres todo un mundo de posibilidades con las energías renovables. Y como todos tenemos que trabajar, yo lo hago siguiendo una idea bien clara, la sostenibilidad del planeta. Mis esfuerzos están dirigidos a promover, divulgar y concienciar a la gente en el uso de energías alternativas por un futuro sostenible.

14 Comentarios

  1. grover

    Es la primera vez que instalo panel solar a bateria. tengo estas preguntas. se puede instala el cable del panel solar directo a la bateria? o es necesario siempre un regulador?. Otra es que tengo un inversor para capacidad de 1000w y es digital y la bateria de 150 amperios. sera que es mucha capacidad para el inversor y puede afectar?

    • Jorge Insa

      1) sí, necesitas regulador de carga
      2) El inversor no es de demasiada “potencia” para la “capacidad” de esa batería. La “capacidad” de una batería en ningún caso es demasiado grande, no importa la “potencia” del inversor. El problema sería si la potencia del inversor es demasiado grande para una capacidad de batería pequeña. Por ejemplo un inversor de 3000W para una batería de 100Ah podría suponer un problema si los consumos son grandes ya que la extracción de corriente será muy elevada.

  2. ANTONIO DEL REAL COLOMO

    Tengo un equipo solar compuesto por seis placas solares munchen de 260w, 24v, 60 cells, conectadas a un regulador outback power flexmax 60, y un inversor-cargador Sumverter SV. Con un banco de 12 baterias opzs.
    Los consumos medidos con contador oscilan entre 6000w/ dia y 7500 w/d.
    No es suficiente, y las baterias se me descargan continuamente. Consulté con los instaladores y me pusieron cuatro placas mas, de las mismas caracteristicas que las anteriores y un regulador victron mppt 100.
    A pesar de eso, no consigo que el sistema vaya bien y llevo ya gastados en un año 7000 euros en gasolina del generador de apoyo.
    Es esto normal??
    Gracias.

    • Jorge Insa

      Me resulta extraño que no menciones la marca y modelo de las baterías, ya que esta es la parte más importante y más cara de la instalación.
      Necesito saber, marca y modelo de batería y los años de vida que tienen instaladas.
      saludos

    • Antonio del Real Colomo

      Las baterias son Classic OPzS solar de 2v, conectadas eb serie. Fabricadas por GNB INDUSTRAL POWER, y segun el instalador, de 970 Ah.
      Gracias.

    • Jorge Insa

      Tus baterías son Tudor Excide classic, Modelo: solar 985,
      DIN 6 OPzS 600 de 970Ah en C100

      Cálculo baterías:
      La forma rápida de calcular la capacidad de las baterías para uso permanente es multiplicar el consumo x6
      Consumo 6000Wh/día x 6 = 36.000wh/día (multiplicamos x6 porque primero multiplicamos x2 para evitar descargar la batería más del 50%, y luego multiplicamos x3 días de autonomía)
      Y el resultado dividirlo por la tensión de la batería: 36.000wh / 24V = 1500Ah
      Es decir, para ese consumo es necesario baterías de 24V y 1500Ah de capacidad en C100
      Apurando mucho 6000Wh x5 = 30.000wh/día dividido 24V = 1250Ah en C100 de baterías.

      Para un consumo de 7500Wh/día tenemos
      7500Wh/día x 6 = 45.000wh
      45.000Wh / 24V = 1875Ah en C100
      Es decir, para ese consumo es necesario baterías de 24V y 1875Ah de capacidad en C100
      Apurando mucho 7500Wh x5 = 37.500wh/día dividido 24V = 1562Ah en C100 de baterías.

      CONCLUSIONES:
      1) para tanto consumo es recomendable realizar el sistema a 48V, no a 24V
      2) la capacidad de la batería está infradimensionada, por lo que la profundidad de descarga diaria será en torno al 50% o superior. Esto hace que la vida de la batería disminuya considerablemente.
      3) Según la ficha técnica del fabricante: Vida útil de 2.000 ciclos (según IEC 896-1).
      La verdad, no deja claro esos 2000 ciclos de vida a que profundidad de descarga, pero 2000 ciclos dividido 365 = 5,4 años de vida.
      No es una buena batería, por lo que es difícil encontrar información por internet.
      Si las profundidades de descarga que le estamos realizando a la batería son del orden del 50% al 80%, las baterías morirán en 2 años.
      Por lo tanto, las baterías se cargarán muy pronto cuando salga el sol, pero se descargarán muy rápidamente cuando pongamos consumos. La tensión de las baterías bajará muy rápidamente por debajo de la consigna de arranque del generador y el generador tendrá que funcionar muchas horas.

      Para más información puedes leer el siguiente artículo.
      OJO: que yo no digo que en tu caso haya sido una estafa!!! en tu caso pueden ser errores de cálculo, desconocimiento, o que tu consumo no sea igual al consumo para el que se diseñó la instalación solar. Pero lo que es evidente es que poner más placas solares no va a ayudar en nada. El problema está en las baterías. Siempre son las baterías. Las baterías es la parte más cara de una instalación solar, lo más difícil de calcular y en donde debemos invertir más dinero.
      Kits solares fotovoltaicos – Las 4 estafas de internet

  3. Wilmer Jesús Romero

    Hola buen día, tengo problemas en una instalación, no es de uso residencial sino para alimentar equipos de comunicaciones en una torre, tengo 4 paneles de 150W, y dos baterías de 100mAh en paralelo, la zona es un poco nubosa por días o por momentos, pero el problema es que en el día trabaja normal, pero en las madrugadas quedo sin energía, los controladores que uso me indican que las baterías están descargadas, llevo con este problema un mes, y ya cambie de baterías por unas nuevas. Gracias

    • Jorge Insa

      Instalación de telecomunicaciones a 12V, funcionamiento 24h, Consumo estimado: indefinido
      4 paneles solares en paralelo de 12v y 150w son 600W; Corriente de carga 4 x 8A = 32A aprox.
      2 baterías en paralelo de (100mAh) 10Ah (C indefinido) son 20Ah a 12V
      Significado capacidad de la batería en C100, C20 o C5

      1) Tienes poca capacidad de acumulación. Las baterías se descargan por la noche. Además las profundidades de descarga son muy elevadas y por eso las baterías se mueren pronto.
      Durante el día funciona bien porque tienes muchos paneles solares y la energía suministrada proviene del sol y no de la batería.
      2) La corriente de carga supera el 10% de la capacidad de la batería en C10. Esto también es malo
      3) No conectar baterías en paralelo
      Deberías poner 1 única batería con la capacidad necesaria.
      IMPORTANTE:
      Utiliza la calculadora de consumos para calcular el consumo diario en Wh/día. Te aparecerán kits solares diseñados para cubrir el consumo calculado. Debes elegir el kit solar para utilización permanente. Y dentro del producto verás la capacidad de batería necesaria.

      Por ejemplo para unos 480Wh/día que equivalen a 20W x 24h, son necesarios unos 315Ah en 12v y en C100. Tu tienes solamente 20Ah

    • Wilmer Jesús Romero

      Perdon las baterias dicen 12V100AH/20Hr
      Y la otra 12V100AH/10Hr, y no dije que tengo un inversor de 600W, gracias por la ayuda

    • Jorge Insa

      Pues si tienes 200Ah a 12V en C20 /C10 y las baterías se agotan, quiere decir que tu consumo seguramente es más de 480Wh/día. Sabes el consumo diario?

  4. Pedro

    Buenos días,tengo 12 paneles de 260w 24 baterías de 500ah y de momento solo tengo una nevera,es un poco antigua y me quedo sin luz por la noche,la instalación la tengo 7 meses en verano de lujo,pero en invierno falla,si es verdad q cuando cae el sol me tapa un poco de una placa será por eso o q está mal configurado el inversor,con eso q tengo instalado puedo vivir todo el año,mi idea es esa irme a vivir todo el año.GRACIAS

    • Jorge Insa

      Necesitamos saber marca y modelo de los equipos y la configuración de los mismos para poder verificar el funcionamiento:
      Cómo están conectados los paneles solares? Marca y modelo?
      Cómo están conectadas las baterías? Marca y modelo?
      Marca y modelo de inversor y tensión de trabajo?
      saludos

  5. Pedro escribano

    Hola tengo un problema con mi instalación fotovoltaica y me preguntó si alguien me podría echar una mano
    En el mes de septiembre compre una casita de campo y gaste todos los fondos que tenia pero como era autónoma creo que valió la pena tenia instalación fotovoltaica y todo iba bien pero des de noviembre me quedo sin energía no entiendo mucho de energia solar pero investigando por Internet creo que algo no funciona como debiera os cuento lo que tengo instalado.
    3 paneles solares de 24v y 72 células los datos de los paneles son :(Pmpp) 175 W– (Vmpp ) 36,1V –( Impp ) 4,87A –( Voc ) 44,3V — ( Isc ) 5,21A .
    Otros 3 paneles solares de 60 células y los datos son : (Pmpp ) 230 W — (Vmpp ) 29,6V — (Impp ) 7,78A — (Voc ) 36,8V — (Isc ) 8,43A .
    Están conectados en paralelo los 6 paneles y van a un regulador Schneider C 60 – 12 / 24 V que alimentan 12 baterias estacionarias de 2 v 6 opzs 600 ah y 1 inversor STUDER XTENDER XTM 3500-24 .
    El consumo son 8 bombillas led de 9w una televisión plana pequeña de 60w un grupo de presión para el agua de 0,75 hp creo que de 4A un ordenador portátil no se el consumo y una nevera combi de clase A++ de 25wh
    Eso es todo pero el día que esta nublado tengo que poner en marcha un grupo electrogeno de refuerzo pues las baterías marcan que estan a 23V que tendria que cambiar para que funcionara bien aprovechado lo maximo posible pues creo que con lo que tengo instalado tendria que tener desobras espero que me podáis ayudar gracias un saludo

    • Jorge Insa

      Los 3 paneles de 72 células tienen una Vmp:37V. Pueden ir con un regulador PWM como el Schneider C60
      Los 3 paneles de 60 células tienen una Vmp:30V. Deberían ir con un regulador MPPT. 230W x 3paneles = 690Wp / 24V = regulador MPPT de 30 amperios.
      Reguladores MPPT de 30A
      Si todos están conectados en paralelo, funcionarán todos fuera de su punto de máxima potencia.
      Aunque esto en tu caso no supondrá un problema de carga de batería al 100%, ya que la tensión del conjunto será suficiente, sí será problema de rendimiento de producción.
      Con días nublados es normal que tengas que apoyar la instalación con un grupo electrógeno.
      Pero eso depende de la autonomía que tengas en las baterías. Cuanto mayor capacidad tienen las baterías mayor autonomía.
