Para poder comparar kits solares fotovoltaicos debes saber los 4 engaños más comunes de internet. Los kits solares baratos normalmente esconden un mal diseño junto con un precio increible.
1.- Placas solares de 24V que no lo son
Las placas solares de 24V tienen 72 células y trabajan a una tensión en el punto de máxima potencia de unos 37V, en cambio las placas solares de 60 células trabajan a una tensión en el punto de máxima potencia de unos 30V.
Las primeras se pueden utilizar con reguladores solares PWM más baratos, mientras que las segundas deben utilizar reguladores solares MPPT más caros.
Si te venden placas solares de 60 células como si fueran de 24V junto con reguladores solares PWM tienes un problema.
Placas Solares de 24V que no lo son2.- Baterías solares infradimensionadas
Las baterías de una instalación solar son el corazón de la misma, la parte más cara, la que requiere mayor mantenimiento y la que es necesario renovar periódicamente.
Diseñar una batería solar adecuadamente requiere un cálculo para evitar descargas profundas, tasas de corriente de carga elevadas y disponer de los días de autonomía necesarios.
Como calcular las baterías estacionariasSi la batería es pequeña, el coste del kit solar es menor, pero la vida de la batería se reducirá a más de la mitad. Durante el primer año o los dos primeros años puede que no notemos la deficiencia, pero una vez perdamos la garantía del kit solar, empezaremos a tener problemas.
- La batería no es capaz de mantener la carga, por lo que se carga muy rápido y se descarga igual de rápido.
- Cuando no hemos realizado ningún cambio en la instalación solar y algo empieza a fallar, normalmente es la batería.
3.- Consumo diario estimado elevadísimo
Este punto es prácticamente el mismo que el anterior, pero el concepto es diferente.
Normalmente verás en internet kits solares baratos que supuestamente son capaces de cubrir consumos en wh/día elevadísimos. El engaño consiste en 2 puntos:
a.- Especificar el consumo que puede abastecer el kit solar teniendo en cuenta la producción solar de los meses de verano. Por ejemplo un consumo de 6000Wh/día, cuando la producción solar de las placas solares es 6000Wh/día en julio.
-Si nuestro consumo de 6000Wh/día lo realizamos en diciembre cuando la producción de las placas solares sería la mitad, 3000Wh/día, estaríamos descargando por completo la batería de la instalación.
Por lo tanto, el consumo que puede abastecer el kit solar debe ser SIEMPRE expresado en las peores condiciones de radiación solar, es decir, si el kit solar es para utilización durante todo el año, el consumo se debe expresar para diciembre. Si el kit solar es para uso de verano y fines de semana del resto del año, el consumo se debe expresar para septiembre. Evidentemente durante los meses de mayor radiación solar cuando tenemos más producción solar, el consumo durante las horas de sol, puede ser mayor.
b.- Especificar el consumo que puede abastecer el kit solar contando que el consumo se realiza durante las horas de sol.
Si ese consumo de 6000Wh/día se realiza en gran medida durante la noche, la profundidad de la descarga de la batería sería muy elevada.
Por lo tanto, hay que tener en cuenta para dimensionar el consumo nocturno para dimensionar la batería solar.
El resultado de estos 2 puntos resulta en un kit solar con un elevado número de placas solares y unas baterías muy pequeñas. Como las placas solares son mucho más baratas que las baterías solares, estos supuestos kits solares son capaces de competir con precios muy baratos y consumos elevadísimos con cualquier kit solar que puedas encontrar por internet.
Al cabo de pocos años las baterías resultarán dañadas prematuramente debido a profundidades de descarga elevadísimas y tasas de corriente de carga muy superiores a lo permitido por las baterías.
4.- Mala configuración del banco de baterías
Cada vez es menos habitual, pero todavía existen damasiados kits solares en internet diseñados con baterías conectadas en paralelo. Las baterías no se deben conectar en paralelo.
No conectar baterías en paraleloEs fácil reconocer estos kits solares porque tendrán alguna de estas configuraciones:
- Un inversor de 12V con 2 baterías de 12V.- Las 2 baterías irán conectadas en paralelo.
- Un inversor de 12V con 4 baterías de 12V.- Las 4 baterías irán conectadas en paralelo.
- Un inversor de 24V con 4 baterías de 12V.- 2 baterías en serie y 2 en paralelo.
El resultado es una degradación acelerada de la vida de las baterías debida a corrientes de desequilibrio entre baterías de forma permanente.
Quieres saber el precio real de un kit solar?

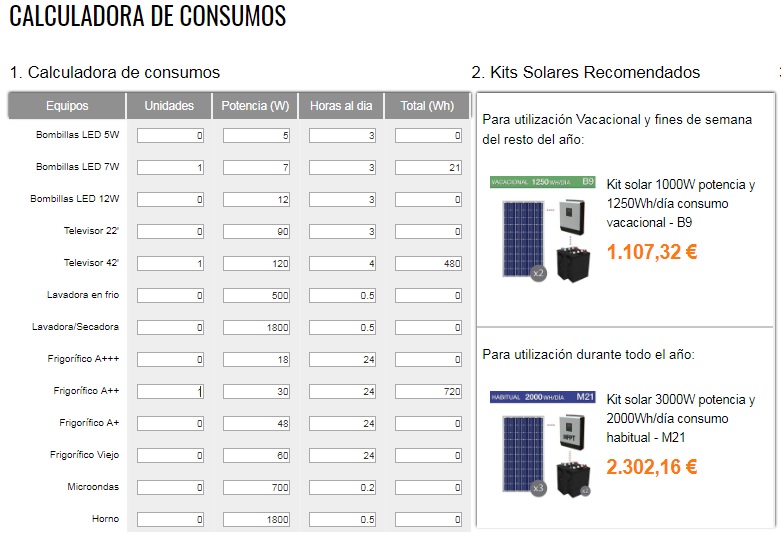

Utiliza nuestra Calculadora de consumos y conforme vayas introduciendo los consumos irán apareciendo los kits solares necesarios para abastecer el consumo introducido, tanto para kits solares de uso habitual durante todo el año como para kits solares de uso vacacional y fines de semana del resto del año.
Puntúa este artículo:
(34 votos, promedio: 4,47 de 5)
Cargando...
Tienes dudas? deja un comentario y te las resolvemos. *Leer primero las normas del blog.
Hola, antes que nada felicitarte por todo tu trabajo aquí ayudando a los que no sabemos. Yo tengo un problema con mi inversor, lo tengo conectado a la red y a las placas, está todo montado y en funcionamiento pero cuando pongo dos electrodomésticos se sobrecarga, sigue funcionando pero dando señal de sobrecarga y los pitidos de aviso, se supone que tiene 5kw, le puse dos automáticos uno en entrada AC y otro en salida y son de 20 amperios y no saltan, o sea que se sobrecarga con menos de 20 amperios, crees que está defectuoso o puede ser por otra causa? Muchas gracias
20 amperios x 230V = 4.600VA
Eso ya puede ser sobrecarga para un equipo no muy bueno, sobre todo si hay consumo de reactiva.
saludos
Hola,
Buenos dias.
Tengo una instalación solar desde hace un año en una casa de campo donde no hay red eléctrica.El equipo desde que lo instalaron tiene un comportamiento que en principio parece un contrasentido. Necesita una determinada carga mínima para funcionar.Es decir además del refrigerador hay que dejar luces prendidas permanentemente ya que de lo contrario se desconecta. Y habitualmente cuando se desconecta, por ejemplo de noche , comienza a hacer un pitido o a titilar las luces.Entonces aumento la carga prendiendo más luces y vuelve a funcionar normalmente. El dimensionado del equipo y las baterias parecen correctos porque no es que se desconecta por baterías descargadas. Además de muy molesto pareciera un claro contrasentido tener que consumir energía no necesaria.Le agradecería si me pudiera aportar alguna idea.
Si no indicas marcas y modelos de los equipos no podemos ayudarte.
Normas del blog
Buenas tardes!!!
primero que todo muchas gracias por compartir su conocimiento con nosotros…
quería preguntar, ¿ que piensa de los paneles solares flexibles super económicos que están sacando?, no me cuadra la potencia pico que publican (200 watts) con una dimensión del panel de 1,06 mts de largo y 0,277 mts de ancho, a sabiendas que su eficiencia es de 23%, me podrías explicar este tema, muchas gracias?
Esas medidas no son correctas.
1600 x 830 x 4 mm
1530 x 680 mm x 4mm
etc
saludos
Entiendo.
Para diseñar el Generador F. V. debemos tener en cuenta entonces 2 Intensidades:
– Corriente de carga: P. t. generador F. V. / T. Batería.
Para proteger la adecuada carga de batería.
– Corriente Total Circuito Abierto ( I. t.o.c)
Para proteger el regulador. Ya sea integrado o no.
Aparte de tener también muy encuenta la tensión en éste caso.
Muchas gracias Jorge.
Hola Jorge.
Me llamo Ignacio, gracias por tus artículos.
Tengo una duda sobre un dato que he leido acerca de una norvativa de IDAE, donde leí que
25 x I total de o.c. > C 20
Esto no se contradice con la norma de no superar la I carga de batería de su C 10 / 10? ( Capacida de bateria en c 10 dividido entre 10).
Qué se me está escapando?
Gracias!
Hola Ignacio,
Creo que no has leído bien el Pliego de condiciones técnicas del IDAE si te refieres a este punto:
5.4.2 Para asegurar una adecuada recarga de las baterías, la capacidad nominal del acumulador (en Ah) no excederá en 25 veces la corriente (en A) de cortocircuito en CEM del generador fotovoltaico.
Saludos
Buenos días Jorge.
Muchas gracias por la aclaración.
La información la saqué de un Power point titulado Dimensionado, y comienza la primera pagina con un título: Bloque 9. Cálculo de instalaciones solares fotovoltaicas. Es muy técnico, difícil de interpretar, concretamente esa parte rezaba:
«Una vez calculados los paneles necesarios selecionamos el que nos proporcione una instalación más económica.
Habrá que comprobar si cumple la normativa del IDAE que impone que:
25 x Icc > C20
Donde:
– Icc es la corriente ddl panel elegido multiplicado por el número de ramas en paralelo existentes en el campo fotovoltaico.
– C20 es la capacidad de la batería en 20 horas. »
Ya me ha quedado claro. El apoyo de un guía no tiene precio, gracias por tu ayuda y luz en tus comentarios.
Un ssludo!
El número de paneles solares se calcula para producir la energía necesaria en las peores condiciones de radiación solar, por ejemplo en invierno si vamos a utilizar el sistema durante todo el año.
No existe corriente mínima de carga de batería, con menos corriente tardaremos más en cargar la batería. Sí que hay que asegurar que la batería llegue a carga completa todos los días o al menos 4 veces por semana.
La corriente de carga no debería superar el 10% de la capacidad de la batería en C10, siendo el máximo el 20% de la capacidad en C10. Corrientes de carga superiores pueden deteriorar las placas de plomo de la batería.
saludos
Hola
En abril me instalaron un kit solar con 8 paneles de 400W
Un inversor axpert voltronicVIII y 4 baterias de litio pylontech.
Desde el primer día que empezó a funcionar sólo me carga
Entre 200W y 260W quiere decir en pleno agosto cargaba unos 2000W en todo el día.
A día de hoy las baterías las tengo a un 78%esto en verano ,que sucederá en invierno cuando este nublado?
Me dicen que en este sistema esto es normal pero yo no estoy convencida con un equipo asi tendría que sacar más rendimiento
Debe consultar con el instalador. Monsolar no distribuye las baterías Pylontech.
Saludos cordiales.
Hola, tengo una instalación fotovoltaica con 14 años de antigüedad. Comprobando la instalación, además de las baterías, hay un panel que no da tensión, otros 2 que dan valores normales y hay cuarto panel que a veces da tensión correcta y a veces 0 v. He pensado en un mal contacto de los diodos pero las soldaduras se ven bien. ¿alguna idea de por qué puede ser? Gracias
Gracies.per la vostra generositat .comenso a veure de queva
Buen día, podrían ayudarme con una cuestión que me tiene un tanto intranquilo?
Quiero diseñar una estación de recarga aislada para dispositivos de 5V, colocando 12 puertos USB con 5V/1A cada uno de ellos.
Mi idea es colocar una batería de ciclo profundo de 12V para poder tener cierta autonomía los días nublados también.
Estimo el uso de 3hs diarias por cada puerto (Lo que da 36Hs en total durante el día), teniendo un uso intermitente, de 1A y no al mismo tiempo el uso de los 12 puertos.
La batería que al menos pueda alimentar los 12 puertos 3hs también.
Realizando cálculos me da un panel de 12V/100W y una batería de 40Ah. Pero no estoy seguro de haberlo realizado bien (tengo en cuenta una buena incidencia del sol por 5 hs al día).
Consultas que necesito realizarles (acepto sugerencias):
– El dimensionamiento del panel y baterías esta bien?
– Que factor me define si utilizar un panel de 12V o 18V? (lo digo porque me lo han sugerido pero no con buenos fundamentos).
Muchas gracias por sus opiniones y ayuda!!
1) 5V/1A son 5W
Si eso lo consumimos de una batería de 12V tenemos
5W / 12V = 0,41A
3h x 12 puertos x 0,41A = 14,76Ah (36h x 5W = 180Wh)
Multiplicamos x2 para evitar descargas superiores al 50% –> 29,52Ah (360Wh)
Multiplicamos por los días de autonomía que queremos, 3 días –>88,56Ah en C100 (1080Wh)
Si no le pones días de autonomía sería los 29,52Ah en C10, por lo que biene a ser más o menos igual.
Tu calculo de batería de 40Ah sería justo la mitad, porque no has duplicado la capacidad para evitar descargas superiores al 50% o porque no has tenido en cuenta que el consumo es a 5V y no a 12V.
2) 5 H.S.P. en españa las tienes solamente en verano, en invierno son unas 2,8 H.S.P en la zona 2, 3
Verano para producir esos 180W con un panel de 50W x 5 H.S.P = 250W suficiente.
Invierno 2,8 H.S.P. x 50W = 140W NOO es suficiente.
etc
etc
3) A tu pregunta: Que factor me define si utilizar un panel de 12V o 18V?
Lee todo lo que puedas de aquí: Wiki-monsolar: todo sobre kits solares
Sobretodo la sección de paneles solares.
No te olvides de puntuar con estrellas los artículos
Saludos
hola
me han realizado una instalacion de autoconsumo (sin baterias) con un equipo de la marca FORNIUS de 3000 w
mi problema es el siguiente
las placas suministran correctamente durante un tiempo, a primera hora del dia, luego se desconectan al cabo de poco tiempo (deja de suministrar) luego vuelven a suministrar y a los pocos minutos deja de suministrar de nuevo, y asi continuamente durante todo el dia. la instalacion electrica de la vivienda es nueva, la empresa instaladora no me da una solucion. Quiero comentar tambien que se instalo en su dia un sistema de aerotermia, con suelo radiante frio/calor y ACS. ¿ALGUIEN PODRIA AYUDARME? Gracias
Hola Manuel,
La instalación lleva un CDP (control dinámico de potencia)? Es decir, un kit de inyección 0?
Si es el caso, este dispositivo se encarga de limitar la producción solar para no sobrepasar el consumo de la vivienda y no inyectar los excedentes a la red.
Hola buenas noches¡ un amigo me ha instalado hace tres meses un kit de autoconsumo y no hay manera de ir bien, sigo pagando la misma factura de luz, esta enchufada a la luz directamente y no al contador de la casa y los numeros que se ven en el inversor suelen ser casi siempre 0,0 W, alguien sabe que puede ser? Gracias
Debes especificar marca y modelos de los equipos instalados, configuraciones y todo lo que puedas para poder ayudarte…
Tienes kit de inyección 0?
Si es así puede pasar varias cosas
1) que el consumo en la vivienda sea muy bajo y el kit esté limitando la producción
2) que esté mal instalado el vatímetro y no esté midiendo bien.
3) que el inversor no esté configurado para trabajar en autoconsumo limitado
etc.
Son preguntas muy muy básicas,pero por algo debo empezar, he pedido presupuesto aquí de kits con instalación para vivienda habitual. Mi pregunta es. Que pasa ahora con Endesa,mi compañía de luz? Tengo que seguir con ellos o con las baterías no lo necesito? Incluso con batería puede que haya excedente que tenga que volcar o hay algún limitador para ello?? Gracias y perdón por las molestias
Hola María del Mar,
Hay 2 tipos de instalaciones solares
autoconsumo: conectadas a la red eléctrica
aisladas: no conectadas a la red eléctrica.
Cuando hay conexión a la red eléctrica lo interesante es seguir conectado y poner una instalación de autoconsumo para ahorrar en la factura de la luz.
Estar conectado a la red tienen muchas ventajas, entre ellas la no dependencia del sol. En una instalación aislada es necesario tener un grupo electrógeno para cubrir un 10% de energía anual, por ejemplo cuando hay varios días de lluvia seguidos.
En una instalación aislada donde no es posible conectarse a la red, no queda otra opción que montar una instalación solar aislada.
saludos
