Significado capacidad de batería en C100, C20 o C5

La normas técnicas como la IEC 60896-11 o din 40736-1 entre otras, son utilizadas para certificar la capacidad de una batería y poder comparar los valores proporcionados por los distintos fabricantes.

Capacidad en C100
La capacidad en Ah de una batería expresado en C100 significa que esos amperios/hora podremos extraerlos de la batería mientras que el régimen de descarga sea tal que implique la descarga en su totalidad en un tiempo de 100 horas.

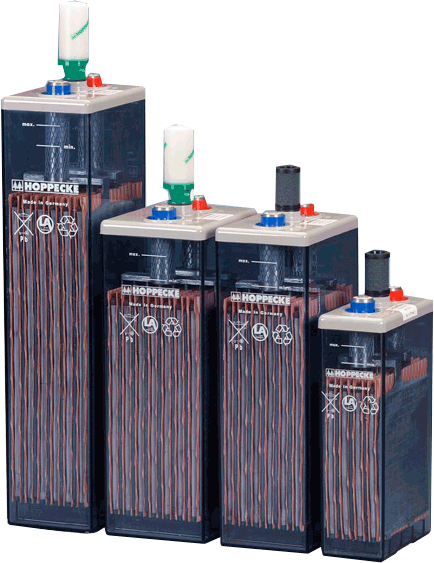

Por ejemplo, la batería estacionaria Hoppecke 6 OPzS 600 según la ficha técnica proporcionada por el fabricante tiene:Baterias estacionarias hoppecke

C100: 900 Ah
C10: 686 Ah
C5: 590 Ah
C3: 510 Ah
C1: 353 Ah

Por lo tanto en C100 con 900Ah, si aplicamos un consumo constante con una tasa de corriente de 9A durante 100h, tendremos que la batería será capaz de suministrar 900Ah desde plena carga hasta agotar el 100% de la capacidad de la batería.

  • Si la batería es de 12V el consumo sería de 108W durante las 100h. (Ya que 9Ah x 12V = 108Wh). Total energía (en 100h) = 10,8kWh
  • Si la batería es de 24V el consumo sería de 216W durante las 100h. (Ya que 9Ah x 24V = 216Wh). Total energía (en 100h) = 21,6kWh

Si la misma batería se descarga a un régimen tal que implica una descarga completa en 10 horas (C10) los amperios/hora que podremos extraer será bastante inferior al valor de C100.

En C10 la batería tiene 686Ah. Lo que significa que si el consumo tiene una tasa de corriente de 68,6A descargaríamos la totalidad de la  batería en tan solo 10h.

  • Si la batería es de 12V el consumo sería de 823,2W durante 10h. (Ya que 68,6Ah x 12V = 823,2Wh). Total energía (en 10h) = 8,23kWh
  • Si la batería es de 24V el consumo sería de 1646,4W durante 10h. (Ya que 68,6Ah x 24V = 1646,4Wh). Total energía (en 10h) = 16,4kWh

En C5 la batería tiene 590Ah por lo tanto con un régimen de descarga de 118A agotaríamos la batería en 5h.

  • Si la batería es de 12V el consumo sería de 1416W durante 5h. (Ya que 118Ah x 12V = 1416Wh). Total energía (en 5h)  = 7,08kWh
  • Si la batería es de 24V el consumo sería de 2832W durante 5h. (Ya que 118Ah x 24V = 2832Wh). Total energía (en 5h) = 14,1kWh

Vemos que la capacidad de la batería no es proporcional al consumo y que cuanto mayor es la tasa de corriente de descarga menor es la capacidad en Ah proporcionada por la batería.

Este hecho es debido al incremento del flujo de corriente interno de la batería. A mayor corriente mayor velocidad en la reacción química de reducción produciendo mayor sulfatación y cubriendo las placas internas de la batería mermando su porosidad y la capacidad de extraer energía procedente de la reacción química.

  • Para acordarnos podemos utilizar el ejemplo de un corredor. Un corredor experto corriendo a una velocidad moderada es capaz de correr 5 horas sin descanso. Si este mismo corredor exprinta será solamente capaz de correr durante 10 minutos.

El fabricante utiliza para el nombre la capacidad nominal de la batería en C10 y por ello el nombre es 6 OPzS 600, mientras que para aplicaciones de instalaciones solares a nosotros nos interesa más conocer la capacidad en C100 ya que las baterías en esta aplicación será más cercano a este régimen de descarga.

  • Habrá momentos durante el día que el régimen de descarga de nuestra batería será en torno al C10 cuando conectamos un consumo elevado como un horno y momentos en que éste régimen será más cercano a un C200 donde el consumo es una bombilla. Pero a efectos prácticos consideramos que la media será en torno al C100 siempre que la batería esté bien dimensionada.
  • Para aplicaciones como carritos de golf o carretillas se suele utilizar baterías de tracción o semitracción expresadas en C20 ya que la batería se descargará en 1 día (20 horas aprox.) y se utiliza el valor C20 para realizar los cálculos de diseño.

Calcular la capacidad necesaria de una batería estacionaria

Consejo: Fíjate bien cuando vayas a comprar una batería solar en qué unidad está expresada la capacidad para poder comparar unos precios con otros.

Tienes dudas? deja un comentario y te las resolvemos.

Puntúa este artículo:

1 estrella2 estrellas3 estrellas4 estrellas5 estrellas (4 votos, promedio: 5,00 de 5)
Cargando…

Acerca de Jorge Insa

Soy un apasionado de la tecnología y la naturaleza, si juntas las 2 descubres todo un mundo de posibilidades con las energías renovables. Y como todos tenemos que trabajar, yo lo hago siguiendo una idea bien clara, la sostenibilidad del planeta. Mis esfuerzos están dirigidos a promover, divulgar y concienciar a la gente en el uso de energías alternativas por un futuro sostenible.

14 Comentarios

  1. Edwin

    Saludos tengo un sistema solar a 48v total son 24 batt en series de 8. Cada batt son 6v a 255ah. No se decir si es C20 o C100, pero tengo una duda ahora para tener un mejor sistema que recomiendas comprar las C100 o C10 teniendo un consumo para un hogar completo. Gracias por su aporte y saludos desde Puerto Rico.

    • Jorge Insa

      Hola Edwin,
      Tienes que leer mejor el artículo.
      Las baterías son las mismas aunque se exprese su capacidad en C10 o C100.
      Lo que no tienes muy correcto es la conexión de baterías en paralelo. No conectar baterías en paralelo
      Saludos

  2. Juan Carlos Garrido

    Buenas tardes, Jorge:

    he leído con interés varios artículos del blog y, concretamente en este, me ha surgido una duda. Hace unos meses, os compré dos baterías AGM Power monoblock de 145 Ah en C100. Estas baterías suministran corriente a un observatorio astronómico donde hay un telescopio, un ordenador portátil y diversos accesorios. En la actualidad, el portátil consume 0,5Ah, el resto de los accesorios más o menos lo mismo (una estación meteorológica y algunos elementos de iluminación LED) salvo un descongelador/deshumidificador que, en funcionamiento, consume aproximadamente 2,3Ah. Todos funcionan a 12v y lo que yo hacía era tener una batería para el deshumidificador y la otra para el resto, pero ahora lo que voy a hacer, o pretendo hacer, es poner estas dos baterías en serie (24v) y conectarlas a una caja común donde hay dos reguladores de tensión que van desde los 19,5v para el portátil y los 12,5v para el resto de accesorios. Y la pregunta es: ¿al conectarlas en serie y ofrecerme 24v, significa esto que voy a doblar los consumos tanto del portátil como del resto de los accesorios?

    Gracias por adelantado por tu respuesta.

    Un cordial saludo,
    Juan Carlos Garrido

    • Jorge Insa

      No entiendo muy bien los dos “reguladores” que vas a poner…
      Potencia:
      Una bombilla de 2W tiene 2w (vátios) de potencia
      Energía:
      Si la bombilla está funcionando durante 1h consumirá 2w x 1h = 2wh (vátios-hora) eso es energía
      Ahora sobre las baterías:
      la corriente de consumo de una bombilla de 2w desde una batería de 12V sería: 2w / 12V = 0,16A
      la corriente desde una batería de 24V sería: 2w / 24V = 0,083A (es decir, la mitad)
      Energía si estuviera 1h:
      0,16Ah y 0,083Ah
      CONSLUSIÓN:
      La potencia o la energía no cambia independientemente de la tensión de la batería ya que P = V x I donde P es constante.
      Lo que cambia es que a mayor tensión menor corriente y viceversa, pero la potencia y el consumo es el mismo.

      Sobre tus 2 reguladores:
      Puedes conectar aparatos de 12V a baterías de 12V y lo mismo para aparatos de 24V con baterías de 24V. Si no, no funcionarán.
      Si lo que vas a poner son reguladores DC/DC que lo que hacen es cambiar la tensión de alimentación, éstos reguladores deberán ser de 24V y transformar la salida al valor deseado.
      Pero no entiendo si estás utilizando un inversor de corriente para alimentar aparatos de 230V o si todo va a corriente continua.
      A tu pregunta:
      NO, poner las baterías a 24V lo único que hace es reducir la corriente a la mitad. La potencia y la energía es la misma.
      saludos

    • Juan Carlos Garrido

      Muchas gracias por tu rápida respuesta. En efecto, los reguladores son dos dispositivos electrónicos que admiten una tensión de entrada variable y ofrecen una tensión de salida fija estabilizada con la única condición de que la tensión de entrada sea siempre superior a la de salida. En este caso, las tensiones de salida son 19,5V y 12.5V respectivamente. Me decido a poner las dos baterías en serie porque, de esta forma, utilizaré siempre las dos y, por lo tanto, entiendo que los periodos de descarga serán similares, no como anteriormente que la del deshumidificador apenas la utilizaba tres veces al año mientras que la otra la utilizaba permanentemente, de ahí que haya decidido comprar las dos baterías y hacerlo ahora que están prácticamente nuevas. De nuevo, muchas gracias, Jorge.

      Un cordial saludo,
      Juan Carlos Garrido

  3. Pedro

    Saludos, ahora tengo una duda ..tengo 12 baterías de 2v y 915 c20 .. el regulador un outback 80 me dice diariamente que llega a acumular entre 5 y 8 kW. Tengo dos paneles el panel A con 16 placas antiguas d 85w 18 v y el panel B más moderno con 6 placas d 250 w 29v ..no se exactamente cómo están conectadas pero con sol da entrada uno 95 -100v y entre 10-17A. La cuestión es .haciendo esos cálculos…me conviene poner más placas o más baterías .. ?

    • Jorge Insa

      Antes de poner más paneles solares, te conviene verificar que lo que tienes instalada esté correcto.
      16 paneles de 85W de 12V. (Total 16 x 85W = 1360W)
      6 paneles de 250W de 60 células (Total 6 x 250W = 1500W)
      Todo eso conectado a un regulador solar MPPT Outback de 80A.

      Las limitaciones del Outback MPPT son:
      1.- No superar los 150V en la matriz fotovoltaica.
      Por lo que los paneles de 60 células se pueden conectar en serie máximo 3. En total quedaría 2 cadenas de 3 paneles en serie.
      Esto trabajaría a unos 90V y una corriente máxima de carga de 250W x 6 = 1500W para una batería de 24V sería 1500W / 24V = 62,5A
      2.- Máxima corriente de carga 80A
      La máxima potencia que se le puede instalar al Outback según el fabricante es 2500W.
      Cómo ya tenemos 1500W solamente podemos poner 1000W más. 1000W/ 85W = 11 paneles. Lo que exceda de los 80 amperios de carga será limitado por el regulador solar.
      3.- Las cadenas de paneles solares al regulador solar deben ser idénticas.
      La única forma de conectar los paneles solares de 85W para que se parezca un poco a las cadenas de los paneles de 250W sería:
      2 cadenas de 5 paneles en serie. Lo que haría trabajar las cadenas en 5 x 18V = 90V. Igual a las cadenas de paneles solares de 250W.

      Conclusión:
      2 cadenas en paralelo de 3 paneles solares en serie de 250W (total 6 paneles solares de 250W)
      2 cadenas en paralelo de 5 paneles solares en serie de 85W ( total 10 paneles solares de 85W)
      Por lo tanto, ya te sobran 6 paneles solares de 85W.
      Si además no está conectado como te he dicho, el rendimiento será muy inferior al esperado.
      saludos

  4. Eva

    Muchas gracias Jorge. Hemos puesto una batería de 100Ah y tenemos pensado a la larga instalar en paralelo otro panel solar igual al que ya tenemos. Tal como nos has explicado sería conveniente comprobar si el rendimiento de ambos paneles es igual midiendo los Voltios y Amperios que nos dan bajo las mismas buenas condiciones de sol. Así tendremos 150W de los paneles para cargar nuestra batería. Un saludo. Gracias por tu atención.

  5. Eva

    Hola Jorge. Es tremendamente instrictivo todo lo que nos explicas, muchas gracias. Yo tengo una duda. Es un camión vivienda, estamos terminando de construirlo. Nos han regalado un panel solar de 75w 12V Corriente nominal 4,40A, Corriente en circuito cerrado (Isc) 5A.
    Tenemos un regulador de 20 A por medio de otro amigo. La duda es si la batería la tendremos que elegir en relación a la capacidad del panel (porque es pequeño) o eso no importa y será únicamente cuantos más amperios, más tarda en cargar completa, pero tendremos más autonomía de uso.

    • Jorge Insa

      Hola Eva, gracias por tus comentarios.
      Estas en lo cierto. Cuanto mayor es la batería más tiempo tardará en cargar pero más autonomía tendrás cuando la batería esté cargada.
      Saludos

  6. Theo

    1kw=1000w…….9×12=108wh….=10,8wh??????

    • Jorge Insa

      Hola Theo,
      En tu pregunta, faltaría multiplicar el consumo por las 100h que duraría la descarga de la batería.

      Para el primer caso en C100 con 900Ah
      Tasa de corriente de descarga: 9A
      *Si la batería es de 12V:
      Consumo: 9A x 12V = 108W
      Si el consumo es durante 100h;
      Total energía extraída de la batería = 10,8Kwh

      *Si la batería es de 24V:
      Consumo: 9A x 24V = 216W
      Si el consumo es durante 100h;
      Total energía extraída de la batería = 21,6Kwh
      Saludos

  7. Jose Manuel

    Perfecta explicación, por fin he entendido esto de la capacidad de las baterias. Estoy camperizando mi furgoneta y esta info me ha sido tremendamente util. Gracias por compartir.
    Un saludo

    • Jorge Insa

      Gracias por tus comentaris José Manuel
      Saludos
