Conexión paralelo de placas solares

Primero que nada debemos saber que:

  • Conectamos placas solares en paralelo para aumentar la corriente del conjunto. El voltaje se mantiene igual.
  • Voltaje = Tensión. Se mide en Voltios (V)
  • Corriente = Intensidad. Se mide en Amperios (A)

Para conectar 2 placas solares en paralelo

  • Conectamos el cable + de la placa 1 con el cable + de la placa 2. Y la unión va al terminal + del regulador solar
  • Conectamos el cable – de la placa 1 con el cable – de la placa 2. La unión la llevamos al terminal – del regulador solar

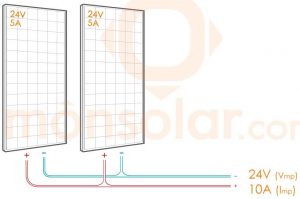

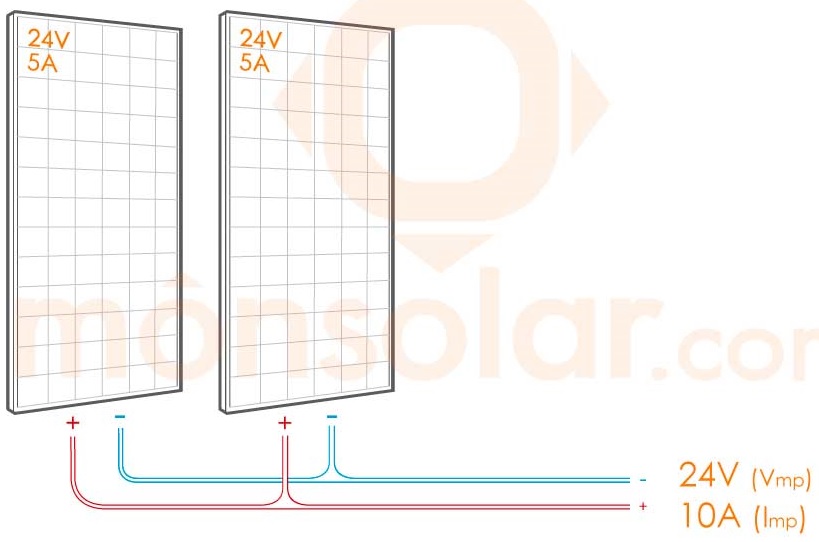

conexion paralelo placas solares

En la imagen superior podemos ver la conexión en paralelo de 2 placas solares de 24V.

  • La corriente del conjunto es la suma de la corriente Imp de cada placa solar: 5A + 5A = 10A
  • El voltaje del conjunto se mantiene igual al voltaje de una placa solar Vmp: 24V

Para conectar 3 placas solares de 24V en paralelo

  • Conectamos los cables + de las 3 placas solares juntos. Y la unión la llevamos al terminal + del regulador solar.
  • Conectamos los cable – de las 3 placas solares juntos. Y la unión la llevamos al terminal – del regulador solar.

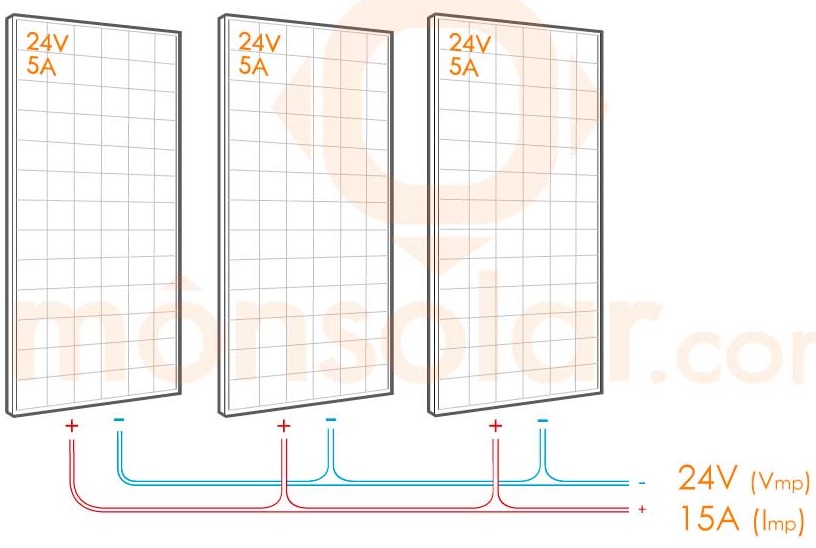

conectar en paralelo 3 placas solares

En la imagen superior podemos ver la conexión de 3 placas solares de 24V en paralelo

  • La corriente del conjunto es la suma de la corriente Imp de cada placa solar: 5A + 5A + 5A = 15A
  • El voltaje del conjunto es igual al voltaje de cada placa solar Vmp: 24V

Conexión en SERIE de placas solaresVer conexión SERIE-PARALELO de placas solares

Importante al conectar placas solares

  • Conectar siempre primero la batería al regulador solar y finalmente conectar las placas solares.
  • Utilizar reguladores solares capaces de soportar el máximo de corriente de carga procedente de las placas solares.
  • Calcular la corriente de carga utilizando la corriente a potencia máxima (Imp). No utilizar la corriente de cortocircuito (Isc).
  • Calcular el voltaje de trabajo de las placas solares con el voltaje a potencia máxima (Vmp). No con el voltaje de circuito abierto (Voc).
  • Para calcular el máximo voltaje que puede alcanzar el conjunto debido a la tempera se utiliza el voltaje de circuito abierto (Voc).

Ver precios de placas solares

Tienes dudas? deja un comentario y te las resolvemos.

Puntúa este artículo:

1 estrella2 estrellas3 estrellas4 estrellas5 estrellas (2 votos, promedio: 5,00 de 5)
Cargando…

Acerca de Jorge Insa

Soy un apasionado de la tecnología y la naturaleza, si juntas las 2 descubres todo un mundo de posibilidades con las energías renovables. Y como todos tenemos que trabajar, yo lo hago siguiendo una idea bien clara, la sostenibilidad del planeta. Mis esfuerzos están dirigidos a promover, divulgar y concienciar a la gente en el uso de energías alternativas por un futuro sostenible.

24 Comentarios

  1. Francisco

    Hola muy buenas a todos estoy algo corto en este tema y me gustaria aclararme en cuanto a mi instalacion. Tengo 6 placas solares de 250w, 36,3v en circuito abierto, 30,6 en cerrado, 12 baterias estacionarias de vasos de 2V c120 de 1278Ah. Inversor 3000w y cargador bluesolar mppt 100v 50A. Me gustaria saber como poner las placas solares si en paralelo o serie para sacarle el maximo provecho. Consumimos una media de 8kwh diarios. Muchas gracias de antemano.
    Me se olvido decir que el inversor es de 24v osea que las baterias deben de ir en serie todas, eso si lo tengo claro. Tambien aclarar que el mayor consumo lo hacemos en las horas de mas sol.

    • Jorge Insa

      Con el Regulador solar bluesolar mppt 100v 50A la máxima tensión del campo fotovoltaico admisible son 100V, solamente podemos poner 2 paneles solares en serie.
      Por lo tanto hay que conectar 3 cadenas en paralelo de 2 paneles en serie cada una.
      Cálculo de corriente de carga:
      6 x 250W = 1500W / 24V = 62,5A
      El máximo de potencia permitido por este regulador solar son 1400W (con baterías a 24V). Si se excede esta potencia, el regulador limitará la potencia a 1400W.

      Nota: Las baterías 1278Ah en C120 no sé que baterías son, estás seguro que esa es la capacidad?
      1278Ah en C120 serán unos
      1000Ah en C100 y unos
      800Ah en C10 aprox.
      Siginificado capacidad de batería en C100, C20 o C5

      Si consumís 8kwh diarios me parece que el sistema será pequeño.
      Mira el kit solar M26 diseñado para un consumo diario de 4.500Wh/día con 3 días de autonomía sin sobrepasar el 50% de profundidad de descarga.
      Está formado por 6 paneles solares de 270W con una producción en verano de unos 8000Wh/día y 4000wh/día en invierno para la zona 3.
      Y baterías de 1200Ah en C100 a 24V.
      Es decir, es un equipo equivalente al que tu propones, pero diseñado para 4.500Wh/día
      Saludos

    • Francisco

      La bateria es de 800 Amperes, muchas gracias pero una cosa no entiendo… Dicen que las cosas cuando se conectan en paralelo el voltage no cambia pero si la intensidad. Si tengo 6 placas de 250w cada una al ir en 3 bancos de 2 baterias serie cada uno serian cada banco 250w y no 500w. Corrigeme si me equivoco Jorge. De nuevo muchisimas gracias de verdad

    • Jorge Insa

      Exacto. Conexiones en serie suman tensión y la corriente se mantiene
      conexiones en paralelo suman corriente y la tensión se mantiene.
      No mezcles términos Francisco que te liarás. Las placas van conectadas en 3 paralelos de 2 placas en serie. (no bancos y no baterías!)

      Cada rama tendrá (2 placas en serie):
      tensión Vmp = 2 x 30,6V = 61,2V (sumamos tensiones)
      Corriente Imp: 8A aprox (es decir, la de 1 placa solar) (la corriente se queda igual)
      EL generador Fotovoltaico total tendrá:
      3 cadenas en paralelo
      Vmp: 61,2V ( la de una rama, ya que al estar en paralelo la tensión se queda igual)
      Imp: 24A (3 x 8A) (Ya que al estar en paralelo sumamos corrientes de cada rama)

      NO CONFUNDIR CON LA CORRIENTE DE CARGA
      La corriente de carga en un regulador MPPT es la corriente del regulador a la batería. Que no es la misma que la de salida del generador FV.
      La corriente de carga se calcula con el total de potencia de las placas solares dividido la tensión de la batería.
      6 x 250W = 1500W / 24V = 62,5A
      Leer más aquí:
      Calcular regulador solar MPPT necesario

    • Francisco

      Vale te he entendido Jorge. Ahora te explico el porque esas pregunta. Tengo esa instalacion hecha, las 6 placas estam conectadas como tu me dices. 3 ramas conectadas en paralelo de 2 placas en serie cada una. Veo que las baterias cargan perfectamente, ahora mismo son las 12 de la mañana, el sol da de lleno a las placas y tengo un voltage en bateria de 28v y me marca ya absorcion. La cosa es que ahora mismo la casa esta consumiendo entre 28 y 128w cuando arranca la nevera pero si conecto ejemplo la piscina que son 650w el voltage baja lentamente como si yo estuviera consumiendo mas de lo que carga el cargador, osea tirando de baterias. Mi pregunta a lo que con todo esto voy es, cuantos watios mas o menos podria consumir en las horas de sol sin tirar de baterias con la isntalacion que tengo? La instalacion es nueva solo 2 meses, las baterias son marca Sigma 2v 8OPzS 800 y inversor de 3000w victron phoenix multiplus. Gracias tio

    • Jorge Insa

      Lo que puedes consumir en la vivienda sin tirar de baterías es exactamente lo que están produciendo las placas solares en cada instante.
      Las tensiones de las baterías fluctúan porque la resistencia interna de la batería cambia si entra o sale corriente.
      Si quitamos corriente de las placas, irá menos corriente hacia la batería y por lo tanto la tensión será inferior. ¿Quiere decir que estamos extrayendo corriente de las baterías? No necesariamente, puede que siga entrando corriente a las baterías aunque la tensión reflejada en bornes de batería sea inferior al que vemos a plena carga.
      Una batería en reposo tendrá una tensión de unos 25,6V cuando está cargada. Si la tensión es superior a esa quiere decir que continua cargando.
      Si la tensión es inferior, quiere decir que no está cargada al 100% o que está descargando.

      Lee este artículo para conocer más sobre los estados de carga de las baterías.
      Como entender las tensiones de batería y estado de carga

      *Si te hemos ayudado, puntúa este artículo y ayúdanos a llegar a más gente.

    • Francisco

      Perfecto, me ha quedado todo super claro tio. Entonces como tengo ahora mismo 1500w enciendo piscina y voy a regar jejeje. Encantado y mil gracias por tu tiempo.

    • Jorge Insa

      Un placer Francisco
      Por favor, devuélvenos el favor y puntúa el artículo para hacernos llegar a más gente
      Saludos

    • Francisco

      Claro, eso esta echo..

  2. Carlos Rivasb

    Hola ; tengo 4 Placas de 275w. Y 2 de 280w y2 300w tengo un regulator C440- HVA marca Coleman ; como deberia conectar lad Placas en serie o paralelo ; no sistema es 24v

    • Jorge Insa

      1) No encuentro en las especificaciones del regulador la información sobre si es PWM o MPPT.
      Tampoco la máxima tensión Vdc admitida a la entrada.
      Tienes el producto en la web del fabricante aqui: http://colemanair.us/vp_asp/scripts/shopexd.asp?id=650
      Tienes las características técnicas del equipo?
      2) tus placas son de 60 células o de 72 células?

  3. Carlos

    Hola ayúdeme tengo 3 panele 2 de 245w 30.5 voltio 8.8 am y uno 320w 45 voltio y9 .3 amperio y un regulador de carga mppt 30 amperio como lo puedo conectar los 3 junto en paralelo o en serie

    • Jorge Insa

      3 paneles solares de 245W y 60 células
      1 panel solar de 320W y 72 células
      No puedes conectarlos juntos en un regulador MPPT. Ya que las cadenas deben ser idénticas.
      Si el regulador MPPT de 30A tiene Vmax: 150V
      Si puedes poner los 3 paneles de 60 células en serie siendo: 3x 245W = 735W (siempre que la tensión de baterías sea 24V) 735W / 24V = 30,6A
      *Si la batería es de 12V el regulador se queda pequeño.
      CONCLUSIÓN
      El MPPT de 30A está al máximo de capacidad (siempre que la batería sea 24V, si es de 12V es pequeño)
      Por lo tanto el panel de 72 células deberá ir con otro regulador solar.
      saludos

  4. José Luis

    Una duda mas, tengo un control de carga MPPT pero en la configuración en modo de carga aparecen dos opciones, por default esta Volt. Comp. y otra que dice SOC, ¿Cuál debo escoger?

    • Jorge Insa

      Sin marca y modelo del regulador solar MPPT no sé que es ese Volt. Comp.
      Pero el SOC solamente funciona bien si cargamos y descargamos las baterías a través del regulador. Si cargamos con regulador y descargamos con inversor el SOC se calcula mal.

  5. Juan Carlos Gonzalez

    Buen día, gracias por el espacio y la información.
    quiero preguntar: ¿que es mas eficiente? ¿conectar paneles solares en serie o paralelo?

    tengo instalados 2 paneles de 310w 72 celulas, en paralelo, se suponía que estos entregan 8.08A como maximo (según hoja tecnica), sin embargo quemaron mi control de carga de 40A (Tracer4210A). trabajando con 12V.

    En paralelo:
    tensión máxima es: 37.15v
    corriente= 8.08+8.08=16.16A (menor a los 40 que soporta el controlador)
    por lo cual deduzco se habrá quemado, por superar la potencia soportada por el controlador (520W a 12v)

    Preguntas:
    1.- ¿habría pasado lo mismo si conecto los paneles en serie?
    voltaje paneles=37.15v+37.15v=74.3V (menor que los 100v que soporta el controlador, 92V sobre los 25°)
    corriente de carga máxima teórica= 8.08A

    2.- ¿es mas eficiente conectarlos en serie, aumentando la tensión dentro del rango soportado por el controlador y bajando la corriente?

    3.- he visto en internet que calculan la corriente que debe soportar el controlador, dividiendo la potencia que suman los paneles, por la tensión de trabajo (12V en mi caso)

    I=310W/12V
    I=51.6A

    ¿Es esto correcto?

    Espero puedan ayudarme, debo comprar nuevamente el controlador de carga, el que menciono me duró 1 año y luego un dia no encendió mas. necesito saber si me sirve el mismo modelo o debería fijarme en algun otro detalle.

    obs: no puedo pasarme a 24V, que se es mas eficiente, pues poseo varios articulos a 12V y mi inversor es tambien de 12V.

    Espero su gentil respuesta.

    saludos cordiales desde Chile.

    • Jorge Insa

      Hola Juan Carlos,
      Con reguladores MPPT lo mejor es conectar en serie los máximos paneles solares para trabajar a la mayor tensión posible permitida por el regulador MPPT. Pero teniendo en cuenta que esta máxima tensión no debe superarse bajo ningún concepto.

      1 y 2.- En tu caso el Tracer 4210A tiene una máxima tensión Vmax: 100V.
      Como los paneles de 310W son de 72 células solares tienen Vmp: 37V aprox y Voc: 45V aprox.
      Si los conectas en serie tendrías una Voc: 90V. demasiado cerca de los 100V. Por lo tanto, en tu caso, es mejor conectarlos en paralelo como tienes tu.
      *Los reguladores MPPT dueron diseñados para ser utilizados con paneles solares de 60 células. Por eso estos paneles son más fáciles de configurar para trabajar con los MPPT. Los paneles solares de 72 células no permiten configuraciones en serie ideales para estos reguladores MPPT.

      3.- Efectivamente. Para calcular la “corriente de carga” en un regulador solar MPPT se divide la potencia total de paneles solares entre la tensión de batería.
      *No confundir la corriente del generador fotovoltaico que sería (8,08+8,08=16,16A) con la corriente de carga de batería que sería:
      310W x 2 = 620W
      620W / 12V = 51,6A
      Calcular el regulador solar MPPT necesario
      En la ficha técnica del fabricante puedes ver que la máxima potencia que se debe instalar en este regulador cuando la batería es de 12V es de 520W.
      Normalmente esto no debería dañar el regulador ya que él mismo se encarga de modificar la tensión de trabajo de los paneles solares para no superar la máxima corriente de carga 40A. Pero puede que este haya sido el problema.
      Aunque habiendo tenido el regulador MPPT funcionando durante 1 año, dudo que el problema haya sido ese. Lo único que la corriente de carga se limitará a los 40A.

      CONCLUSIÓN:
      Utilizar un regulador solar MPPT en tu caso se debe entender para maximizar la producción solar al máximo posible. De lo contrario sería más adecuado y económico utilizar un regulador solar PWM ya que tienes paneles solares de 72 células.
      Si quieres obtener la máxima producción posible, el regulador MPPT que necesitas sería uno de 60A para no limitar la corriente de carga.
      Saludos

  6. José Luis

    Una duda, tengo 3 paneles solares de 150W la especificación dice que cada panel entrega 8Amp. y son a 12 Volts, los conecte en paralelo pero al verificar la corriente resultante que recibe el control de carga me dice que esta recibiendo 7.8 A, eso supongo es solo lo de un panel solar, pruebo conectar solo uno y es el amperaje que me entrega, ¿a que se deberá esto? se supone que el amperaje debe sumarse y en este caso no encuentro cual pudiera ser la razón.

    • Jorge Insa

      Cuando en la ficha técnica de un panel solar pone que la corriente de carga es 8A (Imp: 8A) difícilmente veremos esa corriente. Ya que esto está medido en condiciones estándar de medida (STC) en un laboratorio y difícilmente sucederá en la vida real.
      Por lo que podemos esperar en condiciones de buena radiación solar y baja temperatura valores de 7A a 7,5A
      Me inclino a pensar que 1 único panel solar no está produciendo esos 7,8A, aunque en condiciones ideales con baja temperatura podría darse el caso.
      A tu respuesta, sí deberían sumarse los amperios al conectar los paneles solares en paralelo.
      Antes de volverte loco pensando que algún panel solar está roto yo verificaría:
      1.- Si la batería está en flotación, aunque haya 24A de carga disponibles, solamente se utilizará una pequeña corriente de flotación. Normalmente entre 7 y 10A. Por lo que imagino que tu sistema está en flotación cuando lo miraste y por eso no pasa más corriente.
      Para saber si el sistema está en flotación, lo más fácil es verificar que la tensión de la batería no sube de los 13,5V (dependiendo de tu configuración)
      Aquí tienes una explicación de las etapas de carga de una batería:
      https://www.monsolar.com/blog/bateria-solar-estacionaria-hoppecke-etapas-carga/
      Si todavía no das con el problema:
      2.- Pon uno a uno los paneles en el regulador solar y comprueba tensión y corriente de carga en el regulador de cada panel solar.

    • José Luis

      Muchas gracias Jorge, revisare lo que me dices.

  7. SANTIAGO CLARIANA GASPAR

    Hola Jorge:
    Acabo de comprar un kit solar en china, lo ofrecen para 3 placas de 50 w y un regulador de 10 a. mi pregunta es si lo consideras correcto ya que la salida de las placas son 12 v.

    • Jorge Insa

      Necesito más información. Marca y modelo de los equipos.
      Si las placas son de 36 células solares, son paneles de 12V. Pueden funcionar, conectadas en paralelo, con regulador PWM para cargar batería de 12V.
      saludos

  8. Armando García

    Tengo duda sobre, si se pueden conectar o mezclar paneles solares mono con poli pu s en mi caso cuento con dos paneles policristalinos y planeo conectarlos junto con un monocristalino, todos en paralelo o si tienen que quedar en otro sistema o no me afectaría gracias espero su respuesta

    • Jorge Insa

      Si los paneles solares tienen el mismo número de células, los puedes poner en paralelo sin problemas.
      Al tener el mismo número de células solares, tendrán una Imp y Vmp muy parecidas. No afectando al conjunto.
      Los paneles solares mono puede que tengan algo más de eficiencia que los poli, pero nada más.
      saludos
