Conexión serie de placas solares

Primero que nada debemos saber que:

  • Voltaje = Tensión. Se mide en Voltios (V)
  • Corriente = Intensidad. Se mide en Amperios (A)
  • Conectamos placas solares en serie para sumar tensiones. La corriente se mantiene igual.
  • Vmp es el voltaje de trabajo a máxima potencia de una placa solar. Lo utilizaremos para calcular el voltaje de trabajo de las placas solares
  • Imp es la corriente de trabajo a máxima potencia de una placa solar. Lo utilizaremos para calcular la corriente de carga de las placas solares.
  • Voc es el voltaje de circuito abierto. Lo utilizaremos para calcular el máximo voltaje que puede alcanzar una placa solar.
  • Isc es la corriente de cortocircuito. Es la máxima corriente que puede alcanzar una placa solar.

Para conectar 2 placas solares en serie

  • Llevar el cable + de la placa 1 al terminal + del regulador solar
  • Conectar el cable – de la placa 1 con el cable + de la placa 2
  • Llevar el cable – de la placa 2 al terminal – del regulador solar

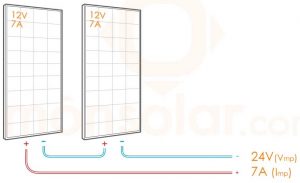

conexion serie placas solares 12v

En la imagen superior podemos ver un ejemplo de conexión en serie de 2 placas solares de 12V.

  • El voltaje del conjunto será la suma del voltaje de cada placa solar: 12V + 12V = 24V
  • La corriente del conjunto será la misma que la corriente de cada placa solar: 7A

Podemos ver como 2 placas solares de 12V en serie equivalen a 1 placa solar de 24V.

Para conectar 3 placas solares en serie

  • Llevar el cable + de la placa 1 al terminal + del regulador solar
  • Conectar el cable – de la placa 1 con el cable + de la placa 2
  • Conectar el cable – de la placa 2 con el cable + de la placa 3
  • Llevar el cable – de la placa 3 al terminal – del regulador solar

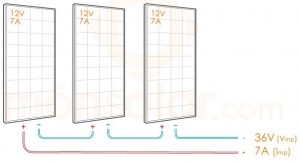

conexion serie de 3 placas solares de 12v

En la imagen superior podemos ver un ejemplo de conexión en serie de 3 placas solares de 12V.

  • El voltaje del conjunto será la suma del voltaje de cada placa solar: 12V + 12V +12V = 36V
  • La corriente del conjunto será la misma que la corriente de cada placa solar: 7A

Ver conexión PARALELO de placas solaresVer conexión SERIE-PARALELO de placas solares

*Ver la conexión en serie del salto de la rana (Leapfrog wiring)

Importante al conectar placas solares

  • Conectar siempre primero la batería al regulador solar y finalmente conectar las placas solares.
  • No conectar en serie placas solares con números de células solares diferentes.
  • Utilizar reguladores solares capaces de soportar el máximo de corriente de carga procedente de las placas solares.
  • Calcular la corriente de carga utilizando la corriente a potencia máxima (Imp). No utilizar la corriente de cortocircuito (Isc).
  • Calcular el voltaje de trabajo de las placas solares se utiliza el voltaje a potencia máxima (Vmp). No utilizar el voltaje de circuito abierto (Voc).
  • Para calcular el máximo voltaje que puede alcanzar el conjunto debido a la tempera se utiliza el voltaje de circuito abierto (Voc).

Comprar placas solares

Puntúa este artículo:

1 estrella2 estrellas3 estrellas4 estrellas5 estrellas (4 votos, promedio: 4,50 de 5)
Cargando…

Tienes dudas? deja un comentario y te las resolvemos. *Leer primero las normas del blog.

Acerca de Jorge Insa

Soy un apasionado de la tecnología y la naturaleza, si juntas las 2 descubres todo un mundo de posibilidades con las energías renovables. Y como todos tenemos que trabajar, yo lo hago siguiendo una idea bien clara, la sostenibilidad del planeta. Mis esfuerzos están dirigidos a promover, divulgar y concienciar a la gente en el uso de energías alternativas por un futuro sostenible.

8 Comentarios

  1. Genaro del valle

    Hola! Disculpa no habia visto que ya alguien mas te habia hecho la misma pregunta que te hize anteriormente (ya vi que pasa). Bueno una pregunta mas, tengo 6 placas solares 3 son de 32 celulas, y cada placa es de 20V 2.2A, y las otras 3 son de 36 celulas de 20V 2.5A. Tengo pensado conectar en serie las 3 con el mismo número de celulas y de igual forma las otras 3 y ese conjunto de 3 y 3 conectarlos en paralelo para obtener 60V 4.9A y ahi conectarlo a un controlador de carga mppt. Crees que haya problema con esa conexiónes que quiero hacer? Gracias por la ayuda.

  2. Genaro del Valle

    Hola buen dia! Que es lo que pasa si conecto 2 placas solares en serie de diferentes números de células, por ejemplo una placa solar de 32 y 36 células? Gracias por la ayuda!

  3. Manuel

    Buenas tardes
    Porque no se pueden conectar en serie placas con diferente numero de células ?
    Si las tensiones se suman, cual es el problema que se puede dar?
    Saludos

    • Jorge Insa

      El panel solar que permite menor paso de corriente limitaría la corriente del conjunto.
      Y también ese panel con menor paso de corriente tendría que soportar el intento de paso de mayor corriente por lo que se puede calentar y dañar.
      En un mismo string con un MPPT aún sería peor, porque el mppt buscaría el punto de máxima potencia del conjunto y por lo tanto ningún panel solar trabajaría en su punto de máxima potencia.
      saludos

  4. Jimmy

    Quiero intalar 12 placas solares de 285w y utilizar controlador vitron cual de estos 2 me recomiendas vitron 150v/100A-250v/100A muchas gracias anticipadas tremendo foro.

    • Jorge Insa

      Hola, veo que hay muchas cosas que no tienes claras. Debes leer esto: Calcular regulador solar MPPT necesario
      Por favor, valora el artículo con estrellas y luego haz tu pregunta.

  5. Hector Sanchez

    Pregunta: Si el controlador fuera de 60 amperios y maximo voltage de entrada hasta 150 voltios,
    ¿Cuántos grupos placas en serie de tres (3) podría conectar? Las placas son de 245 watts a 60 volltios, circuito abierto.

    • Jorge Insa

      MPPT de V_max=150 puedes conectar hasta 3 paneles solares de 60 células en serie.
      Corriente de carga = 60A, por lo tanto con baterías a 24V tenemos:
      60A x 24V = 1.440W en paneles solares máximo para el regulador MPPT.
      Si los paneles son de 245W puedes poner 1.440W / 245W = 5.8 paneles, es decir, unos 6 paneles solares.
      Configuración 2 grupos paralelo de 3 paneles solares en serie.

      Como la corriente de carga a la batería es de 60A, la batería debería ser mínimo de 600Ah en C10 en 24V.
      La mayoría de gente se centra en los paneles solares, pero lo importante es la batería, ya que es lo más caro y si se queda pequeña no se puede ampliar.
      saludos
