Conexión serie-paralelo de placas solares

La conexión serie-paralelo de placas solares es la más habitual en instalaciones de media-alta potencia con utilización de reguladores solares MPPT.

Lo primero que debemos saber es:

  • Conectamos placas solares en paralelo para aumentar la corriente del conjunto. El voltaje se mantiene igual.
  • Conectamos placas solares en serie para sumar tensiones. La corriente se mantiene igual.
  • Conectamos placas solares en serie-paralelo para aumentar tanto la corriente como el voltaje del conjunto.
  • Voltaje = Tensión. Se mide en Voltios (V)
  • Corriente = Intensidad. Se mide en Amperios (A)

Para conectar 4 placas solares en 2 serie 2 paralelo

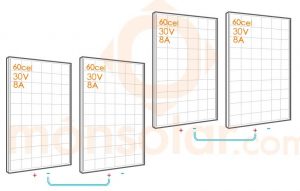

Conectar el grupo 1 de placas solares en serie. Conexión serie placas solares

  • Conectar el cable – de la placa 1 con el cable + de la placa 2

Conectar el grupo 2 de placas solares en serie

  • Conectar el cable – de la placa 3 con el cable + de la placa 4

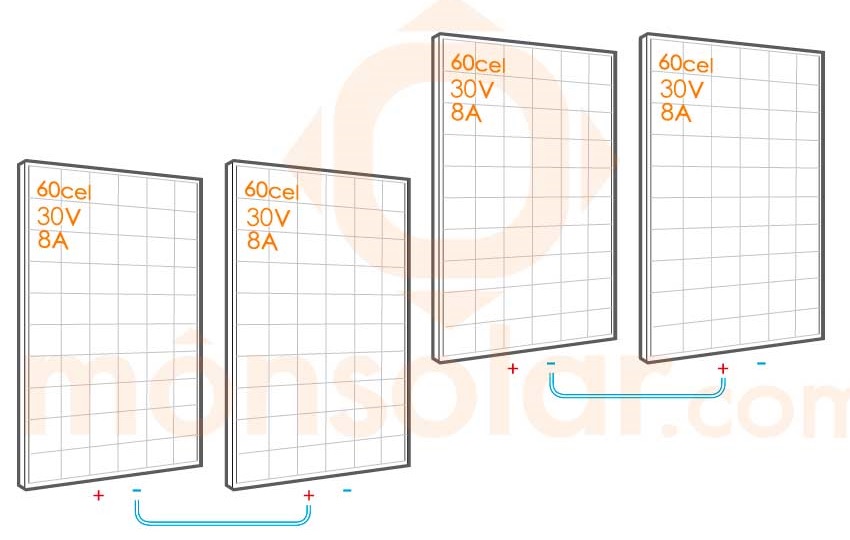

serie-paralelo conexión de placas solares

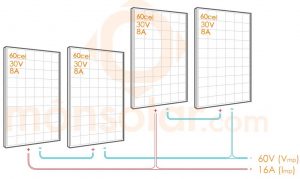

Conectar el grupo 1 y grupo 2 en paraleloConexión paralelo placas solares

  • Conectar los cables + de las placas 1 y 2 al terminal + de regulador solar
  • Conectar los cables – de las placas 2 y 4 al terminal – de regulador solar

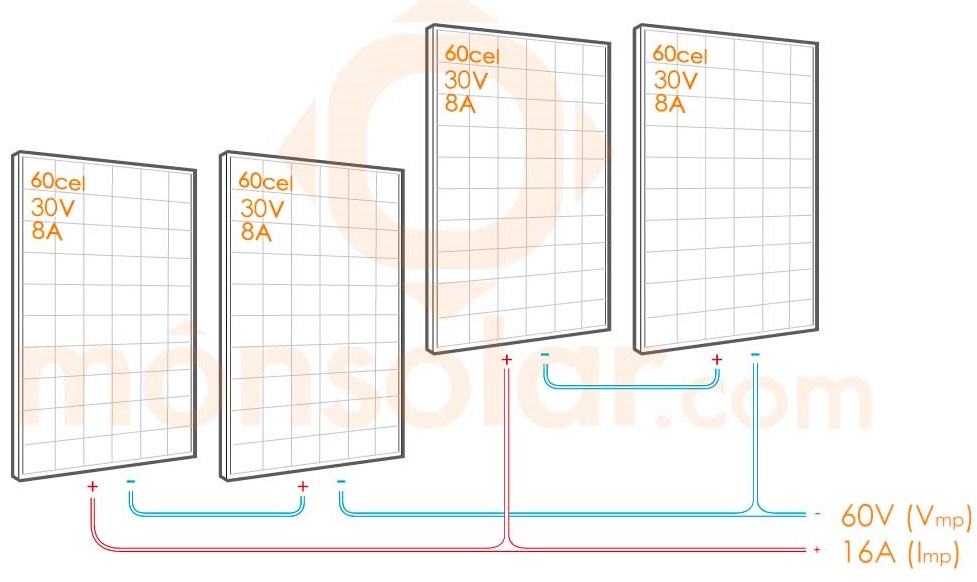

conexion serie-paralelo de placas solares

En la imagen superior tenemos un ejemplo de 4 placas solares de 60 células conectadas en serie-paralelo

  • La corriente del conjunto es la suma de la corriente Imp de cada placa conectada en paralelo: 8A + 8A = 16A
  • El voltaje del conjunto será la suma del voltaje Vmp de cada placa solar conectada en serie: 30V + 30V = 60V

Importante al conectar placas solares

  • Conectar siempre primero la batería al regulador solar y finalmente conectar las placas solares.
  • No conectar en serie placas solares con números de células solares diferentes.
  • Utilizar reguladores solares capaces de soportar el máximo de corriente de carga procedente de las placas solares.
  • Calcular la corriente de carga utilizando la corriente a potencia máxima (Imp). No utilizar la corriente de cortocircuito (Isc).
  • Calcular el voltaje de trabajo de las placas solares se utiliza el voltaje a potencia máxima (Vmp). No utilizar el voltaje de circuito abierto (Voc).
  • Para calcular el máximo voltaje que puede alcanzar el conjunto debido a la tempera se utiliza el voltaje de circuito abierto (Voc).

Ver catálogo de placas solares

Tienes dudas? deja un comentario y te las resolvemos.

Puntúa este artículo:

1 estrella2 estrellas3 estrellas4 estrellas5 estrellas (3 votos, promedio: 5,00 de 5)
Cargando…



Acerca de Jorge Insa

Soy un apasionado de la tecnología y la naturaleza, si juntas las 2 descubres todo un mundo de posibilidades con las energías renovables. Y como todos tenemos que trabajar, yo lo hago siguiendo una idea bien clara, la sostenibilidad del planeta. Mis esfuerzos están dirigidos a promover, divulgar y concienciar a la gente en el uso de energías alternativas por un futuro sostenible.

51 Comentarios

  1. Luis A. soler

    Gracias por la información el controlador es mppt 80amp y las placas 12w las tengo que poner 2 para 24 pero ya se que el controlador me va a soportar las placa gracias Dios te bendiga

  2. Luis A. soler

    Tengo 14 placas de 235watt y uno me dice que las puedo conectar a el controlador de 80amp sin problemas que el las tolera pero otros me dicen que lo voy a quemar no se que me falta para que no se queme el equipo agradezco si me me puedes aconsejar

    • Jorge Insa

      Pues depende de si tienes un regulador MPPT o un PWM:

      Con regulador solar MPPT
      Con regulador MPPT es necesario conocer la tensión de batería:
      Si la batería es a 12V sería:
      14 x 235W = 3290Wp / 12V = 274A; excede los 80A
      Si la batería es a 24V sería:
      14 x 235W = 3290Wp / 24V = 137A; excede los 80A
      Si la batería es a 48V sería:
      14 x 235W = 3290Wp / 48V = 68A; estaría bien
      Calcular regulador MPPT necesario
      En estos reguladores es más importante no sobrepasar la Vdc_max permitida por el regulador que si se supera la corriente de carga. Ya que el regulador MPPT es capaz de limitar la producción para no exceder esta corriente.

      Con regulador solar PWM:
      Con regulador solar PWM se suma la corriente de las placas en paralelo.
      14 placas ( si están todas en paralelo) x unos 8A aprox = 112A. Excede los 80A y puede quemar el regulador solar.
      Calcular el regulador solar PWM

  3. Alex

    Hola tengo una batería de 220a un inversor de 1500w y un panel de 150 vols si yo quisiera poner uno de 100 más de puede o tiene que ser de 150 si o si ?
    Leí arriba que recomiendan que sean todos iguales pero igual quiero sacarme la duda ..
    Gracias..

    • Jorge Insa

      Con reguladores PWM, puedes poner paneles solares de 100W con paneles de 150w en paralelo, si tienen el mismo número de células solares.
      En los reguladores MPPT es mejor que sean idénticos.
      Pero en cualquier caso combinar potencias diferentes no implica que deje de funcionar la instalación, solamente que baje el rendimiento.

  4. Excen Gaud Morales

    Buenas noches.Estuve leyendo sus comentarios sobre instalación y combinación de placas solares los cuales son muy interesantes y veo que de mucha ayuda.Mi pregunta es la siguiente.Tengo 6 placas de 340 watts alemanas un controlador de 60 y 4 baterías de 6 voltios l 1Trojan 335Ah y un inversor de 3000 watts.Q ue combinación me recomienda para mayor eficiencia del sistema.Gracias anticipadas

  5. Juan moreno

    Tengo. 5 placas de. 340 watts con open volt 47.07 y volt maximo 37.6 para un arreglo a 24 volt y el regulador mptt 60mptt cual seria su recomendacion el arreglo de los paneles solares sin que sufra elregulador Gracias te antenao

    • Jorge Insa

      Para configurar un regulador MPPT es necesario conocer la tensión de batería.
      Aquí lo tienes todo explicado
      Calculo de regulador solar MPPT
      Al tener placas solares de 72 células será difícil que puedas conectar 3 en serie, en este caso lo más habitual son 2 en serie. Y 2 cadenas en paralelo.
      Total 4 placas solares.
      No puedes poner 5 placas.

    • Juan moreno

      De Cuanto seria el fusible de las placa al regulador y del regulador a las baterias.
      De antemano Gracias. Y muy agradecido de su aportación.

    • Jorge Insa

      De las placas al regulador los fusibles o seccionadores deben ser superior a la corriente del generador. (poner 1 por cada cable, cable + y cable -)
      Si pones 2 cadenas en paralelo de 2 placas en serie: Imp x 2
      Al tener Imp: 8,8A aprox sería 17,6A aprox.
      Seccionadores de CC

      Del regulador a baterías y de baterías a inversor se puede poner 1 único fusible en el polo positivo de la batería lo más cerca posible de la batería. Y de la parte superior del fusible salir hacia el regulador y hacia el inversor.
      El fusible debe ser superior al máximo de corriente que puede pasar por el cable.
      Si el inversor es de 24V y por ejemplo 6000W de potencia pico el fusible sería:
      6000W / 24V = 250A o superior
      Fusibles para baterías

  6. Javier

    Quisiera saber si se pueden conectar 5 placas de 72 celulas , 24v 180w en paralelo a un regulador MPPT, ya que en serie me pasaria de voltaje, y en dos grupos, me sobraria una.

  7. Francisco

    Hola,
    Quisiera que me resolvierais un problemilla.
    tengo una instalación de 12 V. que consta de 12 vasos OPZ 2V. 750WH, 3 placas de 12v 130w 72 celulas, 5 placas de 12v. 150w 72 celulas, conectadas a dos reguladores PWM en paralelo y un convertidor de 12v. 3000w.
    Como el convertidor no va muy fino, quiero poner un inversor regulador, cargador MPPT de 24v. (por eso compré los 12 vasos)
    Me han dicho que a estos inversores, se le conectan las placas de distinta manera.
    Mi duda está, en que no tengo muy claro como hacerlo.
    Teniendo en cuenta que quiero ponerlas todas juntas

    • Jorge Insa

      Las placas solares de 12V y 130W tienen 36 células, NO 72.
      Las placas solares de 12V y 150W tienen 36 células, NO 72.
      Por lo tanto tienes 8 placas solares de 12V y 36 células.

      Una vez pongas el inversor 3 en 1, (regulador, inversor y cargador) tienes 2 opciones:
      1) puedes seguir utilizando los reguladores solares que ya tienes y utilizar el inversor como inversor-cargador solamente
      2) Utilizar el regulador solar del inversor 3 en 1.
      En este caso la configuración sería:
      PARA REGULADORES PWM
      Como las placas solares son de 12V y tenemos que trabajar a 24V hay que hacer grupos de 2 paneles en serie
      Por lo tanto se quedan 4 grupos en paralelo de 2 paneles en serie cada 1.
      -La corriente Imp de las placas solares de 130W será unos: 7A.
      -La corriente Imp de las placas solares de 150W será unos: 8A.
      Al conectar 2 placas solares en serie sumamos las tensiones pero dejamos la corriente igual.
      Cada grupo tendrá: 24V y unos 8A
      Al conectar 4 grupos en paralelo (sumamos corrientes y dejamos la tensión igual) tendrás: 24V y 32A
      Total campo Fotovoltaico:
      24V y 32A
      Necesitas que el regulador PWM del inversor 3 en 1 sea superior a 32A.
      Los Huber tienen regulador PWM de 50A. Inversores Huber con regulador PWM

      PARA REGULADORES MPPT
      3 x 130W = 390W
      5 x 150W = 750W
      Total: 1140W / 24V = 47,5A. Necesario un regulador MPPT con unos 50A o 60A de corriente de carga. Inversores Huber con regulador MPPT

      Para ver como se configura el MPPT ver: Calcular el regulador solar MPPT

      Los reguladores MPPT necesitan mínimo una configuración de tensión del campo fotovoltaico superior a unos 2V-3V sobre la tensión de batería.
      Lo ideal será configurar el campo fotovoltaico al máximo de tensión permitido por el regulador solar MPPT, de esta forma reducimos el paso de corriente y por lo tanto la sección de los conductores.

      Las placas solares de 36 células solares tienen Vmp: 18V y Voc: 22V por lo tanto, mínimo se necesitan 2 en serie para que el MPPT puede cargar una batería de 24V
      Si pones 2 paneles de 36 células solares en serie Vmp: 36V y Voc: 44V .
      Si pones 3 paneles de 36 células solares en serie Vmp: 54V y Voc: 66V .
      Si pones 4 paneles de 36 células solares en serie Vmp: 72V y Voc: 88V

      Por lo tanto podrías configurar:
      2 cadenas en paralelo de 4 paneles serie cada una
      4 cadenas en paralelo de 2paneles serie cada una

      *La primera opción es mucho mejor ya que la tensión de trabajo es mucho mayor que en la segunda. (siempre que el regulador MPPT lo permita, suelen tener máximos de 100V o 150V) Si se supera el máximo el regulador MPPT se quema.

      Las cadenas de paneles solares en los reguladores MPPT deberían ser idénticas. Es decir con el mismo número de paneles solares y los mismos paneles solares.
      Aunque en tu caso tampoco hay mucha diferencia entre paneles de 130W y 150W, el rendimiento bajará un poco por compensar las Vmp de los paneles

      *Si te ha servido de ayuda, por favor puntúa el artículo para ayudarnos a mejorar y llegar a más gente.

  8. ANGEL

    Aclare muchas dudas ha cido muy importante para mi esta informacion

  9. david

    Hola,gracias de antemano por la labor que haces al compartir tus conocimientos …estoy empezando en esto de las energías renovables, es para una instalación aislada mi idea es 12 vasos 300 amp. (Vasos de tracción regeneradas )puesto que mi presupuesto es limitado, inversor híbrido tres en uno 40 mppt…(chino mppsolar), 4 paneles Martifer 223 w 60 células(usados).(vmp 28,6)(lmp 7,83).
    pregunta cual seria la mejor forma para el equipo y las baterias de conectar las placas ?
    desde las placas al inversor hay sobre 10 metros que sección de cable es la optima?
    y la tercera y no menos importante el tema de la protección,cuantas tomas de tierra?una para inversor y una para placas?
    magnetotermicos,cuales coloco para dormir tranquilo..?
    que consumo tienen este multifunciones?,por que he oído burradas de ellos
    después de leer y releer, cada vez tengo mas dudas,estoy viejo; mucha y muy compleja información para alguien profano …..
    se usara findesemana y verano, alimentando nevera A++ 24 h, tv led 24″ 6 horas, 5 puntos de luz 10 w, 5 horas, pequeño electrodoméstico muy exporádicamente, solo cuando estemos.
    La idea es dejar 5 farolas de leds de 5 w, 6 horas, 7 días todo el año, esto creo que le ira bien a las baterías, ¿o no?
    gracias y un saludo

    • Jorge Insa

      1) Conexión paneles solares 2 cadenas en paralelo de 2 paneles en serie. Con 4 paneles solares no tienes otra alternativa con un regulador MPPT.
      2) baterías: imagino que el inversor 3 en 1 es de 24V, por lo que tienes que configurar las baterías a 24V
      Si los 12 vasos son de 2V se conectan en serie para llegar a 24V. Eso sería correcto. Lo de la regeneración de las baterías suele ser una mala inversión. Ya que la vida útil de una batería regenerada es muy baja y además sin ninguna garantía de funcionamiento. Además no sabes el número de ciclos que va a proporcionar.
      No conectar baterías en paralelo
      3) Cómo calcular la sección de los cables en un kit solar con regulador mppt
      4) Toma de tierra para el inversor. Los paneles van en configuración flotante, es decir, sin toma de tierra
      5) De los paneles al regulador se ponen Fusibles de corriente continua (CC) o seccionadores de CC
      De la batería al inversor se pone 1 fusible de CC
      6) El consumo de standby de tu inversor tendrás que verlo en la ficha técnica de características del fabricante. Lo normal es de 2W a 5W
      7) Los consumos nunca son buenos para las baterías. Dejar bombillas encendidas para consumir de la batería no es bueno ya que descargan la batería. Cuanto mayor consumo nocturno mayor será la profundidad de descarga de la batería, por lo tanto acortará la vida de la misma.
      saludos

  10. Laura

    Buenos días me llamo Laura, tengo que conectar dos placas en paralelo de 80 W 12 V y tengo ya las conexiones MC4 puestas, pero tengo que poner las placas separadas de lo que tengo que alimentar a una distancia de unos 10m, pero mi duda es si necesitaría un repartidor de corriente o con una simple regleta me podría valer para llevar esos cables al regulador de corriente.

    • Jorge Insa

      Una regleta, una soldadura, un empalme con bornas dentro de una caja de conexiones. El resultado es el mismo, que la corriente llegue a su destino.
      La utilización de conectores MC4 sirve para facilitar las conexiones, pero encarece la instalación.
      Además los conectores MC4 son compatibles para cables de 4mm2 y 6mm2 normalmente, y puede que necesites mayor sección de cable, por lo tanto las conexiones con manguitos y tubo termoretráctil para 1000V son muy utilizados a nivel profesional. A nivel particular estas conexiones se hacen con bornas de conexión (o regletas) dentro de una caja de conexiones.
      Tu tienes 2 placas solares de 80W y 12V en paralelo, lo que será 160W a 12V con una corriente de carga de Imp: 8A aprox. (2x Imp:4A porque sumamos corrientes al estar en paralelo)
      Para una distancia de 10 metros:
      Con cable de 4mm2 tienes una caía de tensión del 6%
      Con cable de 6mm2 tienes una caía de tensión del 5%
      Con cable de 25mm2 tienes una caía de tensión del 1% (esto sería lo recomendado)

      Puedes utilizar la calculadora de secciones de cables
      Saludos

    • Laura

      Hola Jorge, al final acorté los cables ya que no necesitaba tanta longitud y los cables que iban a la batería los cambié por unos de mayor sección ya que eran muy finos. Al final todo funciona. Muchas gracias por todo.

  11. cesar

    Hola: muy bueno, consulta tengo 2 paneles de 250 W en y dos de 305 W, los puedo conectar en en serie ambos tipos de paneles y entre ellos en paralelo?. que complicacion podría tener?. saludos, gracias por la respuesta

    • Jorge Insa

      Los paneles solares de 250W son de 60 células con Vmp: 30V e Imp: 8A aprox.
      Los paneles solares de 305W son de 72 células con Vmp: 37V e Imp: 8A aprox.
      Al tener corrientes similares no habría en este caso limitaciones de corriente, pero al trabajar a tensiones Vmp distintas ambos paneles trabajarían fuera de su punto óptimo de máxima potencia.
      Si se conectan muchos paneles en una misma rama, las tensiones inversas que soportaría el panel de 30V en caso de sombras parciales sería muy elevado e incluso peligroso (este tema es muy complejo de explicar aquí). En caso de pocos paneles solamente bajará un poco el rendimiento de la instalación por hacer trabajar a los paneles lejos de sus Vmp respectivas.

  12. Edgar Muniz

    Wow, muchas gracias por tan buena y detachada y valiosa información. Como le habia dicho que soy un novato en todo esto pero con un poquito de conocimiento de la electricidad estoy seguro de que no tendré problema alguno en hacer las conecciones como Usted me ha indicado, pero espero poder seguir contando con Usted en cualquier duda o problema que confronte. Creame que ha sido de gran ayuda y le estoy mas que agradecido ya que tengo un verdadero Profesional dispuesto a ayudar, muchas gracias nuevamente.(Hasta la proxima ocasion)

  13. Marcos Cruz

    Saludos. Tengo una pequeña duda. Como se comporta los watts de los paneles solares cuando se utiliza la combinación serie paralelo? Se suman solo los que estan en serie, o las que estan en paralelo, o no importa como se combinen se multiplica por el total de placas?

    • Jorge Insa

      LA POTENCIA NO VARÍA. La energía ni se crea ni se destruye, tan solo se transforma.
      P = V x I (potencia = tensión por corriente) si sube la tensión baja la corriente, porque la potencia es la misma.
      por ejemplo: 2 paneles solares de Vmp: 18V, Imp: 5,5A y 100W son en total 200W,
      si los conectas en serie: Vmp:36V e Imp: 5,5A.- La potencia = 36V x 5,5A = 200W.
      si los conectas en paralelo: Vmp:18V e Imp: 11A.- La potencia = 18V x 11A = 200W.
      Serie: suma tensiones y se mantiene la corriente
      Paralelo: suma corriente y se mantiene la tensión.

      El cálculo de tensión y corriente está explicado en el artículo. Además puedes consultar estos 2 otros artículos:
      Conexión serie de placas solares
      Conexión paralelo placas solares

  14. Edgar Muniz

    Saludos Mr. Jorge, lo felicito por tan buena fé y profesionalismo al querer ayudar a tantas personas con sus preguntas y preocupaciones, en el Mundo debiera existir más personas como usted. Bueno soy un verdadero novato en cuanto a estos sistemas pero por la necesidad luego del huracán Maria en Puerto Rico me compré un sistema solar compuesto de 6 placas solares(Pmax 235W-Voc 36.8V-Isc 8.44A- Vmp30.1V- Imp 7.81A)(8 baterías DekaSolar 6volts-230Ah-Trace Inverter 6048-Charge Controller MPPT60A) todo esto con el fin de aumentar el sistema en un futuro, Y al leer sus articulos veo que usteded es el ángel que Dios me envió para mí ayuda, debo conectar las placas en dos grupos de tres en serie-paralelo ó en tres grupos de dos en serie-paralelo? Y cuanto provecho en numeros les estaré sacando-watts-volt-amp? Con las conecciones? Y si deseo aumentar mi banco de bacterias en el futuro (48v)como debo conectarme? Espero poder escuchar de usted, muchas gracias y continue haciendo tan buen trabajo.

    • Jorge Insa

      Hola Edgar, gracias por tus comentarios.
      1) Equipos:
      6 placas solares de 235W son 1410Wp
      8 baterías de 6v y 230Ah conectadas en serie son 48V y 230Ah (sumamos tensiones y la corriente se mantiene)
      Como la batería es de 48V, la corriente de carga será 1410W / 48V = 29,4A
      El inversor es de 48V, correcto.
      Tu regulador MPPT permite un máximo de 60 amperios de carga, así que en un futuro podrás ampliar hasta 48V x 60A = 2880Wp de placas solares.

      2) Para diseñar el regulador MPPT: Calcular el regulador solar MPPT necesario
      Debes consultar en la ficha técnica de tu regulador solar MPPT de 60A:
      La máxima tensión máxima de circuito abierto FV permitida (Vccmáx). Normalmente son 100V o 150V
      Como tu regulador es de 60A entiendo que será Vmax: 150V, pero esto debes comprobarlo ya que si te pasas de esta tensión el regulador mppt se dañará.
      Intentaremos trabajar a la máxima tensión en el campo fotovoltaico, por lo tanto pondremos
      3 placas solares en serie: Vmp: 90,3V (3 x Vmp:30,1V) y la corriente se mantiene Imp: 7,81A
      2 cadenas en paralelo (de 3 paneles serie) Sumamos las Imp y la Vmp se mantiene
      Total del campo FV: (estos valores serán necesarios para calcular la sección de los cables de la línea L2)
      Vmp: 90,3V
      Imp: 15,62A

      Los reguladores MPPT son capaces de separar la tensión de trabajo del campo FV de la de la batería, por lo tanto hemos calculado la Vmp y la Imp del campo FV, pero ahora vamos a ver el tramo desde el regulador MPPT hasta la batería. Como la tensión de la batería es de 48V tenemos:
      Vmp: 48V
      Total placas solares 1410W / 48V = 29,4A. Esta será la corriente de carga
      (estos valores serán necesarios para calcular la sección de los cables de la línea L3)

      OJO: si la Vmax de tu regulador MPPT es 100V, la conexión sería de 3 cadenas en paralelo de 2 placas solares en serie con:
      Vmp: 60,2V
      Imp: 23,43A
      Y la corriente de carga:
      Vmp: 48V
      Imp: 29,4A

      Como ves la diferencia es que:
      En el primer caso Vmp: 90V Imp: 15,62A
      En el segundo caso Vmp: 60V Imp: 23,43A Menos tensión y mayor corriente significan cables de sección mucho mayores.

      *NOTA: Debes entender que la potencia de placas solares 1410W no cambia las conectes en serie o en paralelo o como quieras. Lo que cambia es la tensión y la corriente de trabajo del campo FV, lo que queremos es que trabaje a la máxima tensión para que la corriente sea lo más pequeña posible para minimizar las pérdidas por temperatura y poder poner cables con secciones más pequeñas. Pero la fórmula Potencia = Tensión x corriente ( P= VxI) es invariable. Si sube la tensión baja la corriente, pero la potencia es la misma.

      3) Calcular la sección de los cables.
      Calcular la sección de los cables de un kit solar con regulador MPPT

      4)En cuanto a ampliaciones:
      Como ya hemos visto con tu regulador MPPT de 60A, podrás ampliar placas solares sin problemas.
      Hay que intentar respetar que la corriente de carga sea de un 10% de la capacidad de la batería expresada en C10.
      Que significa la capacidad de la batería en C100, C20, C5?
      Ahora la corriente de carga es de 29,4A y la capacidad de la batería es de 230Ah (no has dicho si este valor es C100, C20, C5…) por lo tanto está ya superando el 105 de la capacidad de la batería. Es decir, si amplias placas solares y cargas con corriente de carga de 60A, estarás superando mucho el 10% de la capacidad de la batería.

      Ampliar baterías no es posible! o al menos no es conveniente.
      Ya que si pones más baterías junto con las que tienes ya, deberás instalarlas en paralelo para no modificar la tensión de 48V.
      No conectar baterías en paralelo
      Lo ideal es utilizarlas hasta que se termine tu tiempo de vida y sustituirlas por unas nuevas de mayor capacidad.
      En caso necesario, si instalas baterías en paralelo todo funcionará bien, pero debes ser consciente que la vida útil de las baterías disminuirá considerablemente.

      Saludos

  15. Antonio José Sánchez

    Hola, me gustaría que me ayudarán a resolver una duda que tengo. Resulta que no se si al poner varias placas en serie la potencia se ve reducida. Sé que aumentamos el voltaje y mantenemos la intensidad. Quiero conectarlas a un inversor híbrido mppt. Un saludo. Gracias.

    • Jorge Insa

      1) Conectar placas en serie; suma tensión y se mantiene la corriente; la potencia es la misma.
      Conectar placas en paralelo; suma corriente y se mantiene la tensión; la potencia es la misma.
      Ejemplo: 2 placas de 250W, 30V y 8A
      Conexión serie: tensión de trabajo 60v, Corriente: 8A, Potencia: 500W
      Conexión paralelo: tensión de trabajo 30v, Corriente: 16A, Potencia: 500W
      2) Para configurar un MPPT: Calcular regulador MPPT necesario
      Saludos

  16. Juan manuel

    Muchas gracias Jorge, me sacas de dudas.
    No obstante te digo las características técnicas.
    Placas SCHOTT ASÍ 81 de capa fina plicristalono.
    Pmpp 99 W
    Umpp 17,1 V
    Uoc 23 V
    Impp 4,73 A Isc 5,82 A, Max System Voltage 1.000 Vdc

    Las pondré entonces 3 en serie, 3 en serie y y ambos grupos en paralelo conectados a un inversor en red de rango de entrada DC 45 a 90 V y salida AC 110 / 230 V
    Gracias de nuevo,
    Juan Manuel.

  17. Juan manuel

    QUIERO aclarar que las placas ya las tengo, y la duda es si ponerlas todas en serie, o en grupos de 3 y 4 y luego estás en paralelo con un inversor de rango 24 a 60 V.

  18. Juan manuel

    Quiero poner 7 placas 12v 6 A 100W EN SERIE PARA CONECTAR A UN INVERSOR en RED directamente a un enchufe de la casa. El inversor tiene un rango de entrada de 45V a 90 V. Salida a 220 V. Es una solución adecuada?

    • Jorge Insa

      Tienes que mirar la ficha técnica de las placas solares:
      Vmp, Voc, Imp
      Si son de 36 células solares, lo normal es que tengan Vmp: 18V aprox. y Voc: 22V aprox. e Imp: 6A aprox.
      Rango de entrada inversor: 45V – 90V
      7 placas x Vmp: 18V = 126V NO ES CORRECTO
      3 placas x Vmp: 18V = 54V CORRECTO
      4 placas x Vmp: 18V = 72V CORRECTO
      Y también tienes que mirar la tensión máxima del campo fotovoltaico que permite el inversor (Vcc_max)
      3 placas x Voc: 22V = 66V tiene que ser menor que Vcc_max y dejar un margen de seguridad
      4 placas x Voc: 22V = 88V tiene que ser menor que Vcc_max y dejar un margen de seguridad

      Nota: Las cadenas en paralelo deben ser idénticas, así que si pones 3 paneles en serie y 2 cadenas en paralelo solamente puedes poner 6 paneles (3×2)
      Si pones 4 paneles en serie y 2 cadenas en paralelo tienes que poner 8 paneles (4×2)
      Saludos

  19. Miguel Rivera

    Tengo unas 4 placas Rene s 255w voc 37.5. vmp 30.4
    Sort circuit 8.86. Dos baterias 120ah y un regulador 30a.
    conecte dos en paralelos a 12v.
    Quisiera saber como mido que aumento el amperaje y me aconseje como sacarle el mayor provecho ya que tengo dos desconectadas por el regulador no es el que lleva.

    Como las devo conectar y que amperaje me daria.

    • Jorge Insa

      Tus placas solares son de 60 células. Necesitan regulador solar MPPT.
      255W x 2 = 510W; como la batería es a 12V: 510W / 12V = 42,5A El regulador necesario es mínimo 40A, aconsejable para sacar el máximo partido uno de 50A.
      En este caso las 2 placas solares se pueden conectar tanto en serie como en paralelo. En serie sería mejor para trabajar a 60V y que la sección de cables sea menor.
      Si pones 4 placas solares de 255W sería:
      255W x 4 = 1020W / 12V = regulador solar de 85A. (demasiado grande, muy caros)
      Calcular regulador MPPT necesario

      *IMPORTANTE: Las placas solares de 60 células no son de 24V.Y necesitan reguladores MPPT que son más caros que los reguladores PWM. Placas solares de 24V que no lo son
      Para instalaciones de media potencia es mejor baterías a 24V.

  20. Mitchell

    Saludos
    Tengo un controlador de carga mppt 60A. Hay algún límite de conexión de placas solares para los controladores o se pueden conectar la cantidad q uno desee a un controlador. Gracias

    • Jorge Insa

      Cálculo rápido para reguladores MPPT:
      Multiplicar la corriente máx. de carga por la tensión de batería para obtener la máxima potencia que se puede instalar en placas solares:
      Por ejemplo:
      Para batería a 12V sería: 60A x 12V = 720W
      Para batería a 24V sería: 60A x 24V = 1440W
      Para batería a 48V sería: 60A x 48V = 2880W
      *Consulta la ficha técnica para saber el máximo que permite el fabricante

      Cómo calcular un regulador solar MPPT

      Además deberás consultar la ficha técnica el siguiente valor:
      Máxima tensión de circuito abierto FV o también llamado máxima tensión de entrada de FV.
      Para los MPPT de 60A lo normal es que sea 145Vdc o 150Vdc
      Esa tensión no se debe superar bajo ningún concepto. Por lo tanto como máximo podemos conectar 3 paneles de 60 células en serie para trabajar a Vmp: 30V. Ya que la Voc de estos paneles solares es de unos Voc:38V y poniendo 3 en serie podría llegar a Voc:114V. De esta forma nos quedamos lejos de la máxima Vdc_max permitida por el regulador solar.
      En caso de poner 4 en serie tendríamos Voc:152V y un día de mucho frío a primeras horas de la mañana con poca radiación la tensión de los paneles solares podría superar los 150V y romper el regulador solar.
      Más información sobre como afecta la temperatura a una placa solar

  21. Gerardo Andrade

    ¿Otra pregunta es puedo cargar las baterías a 48V y descargarlas mediante el inversor a 24V?

    O sea conectar 2 baterias de 24V en serie y el resultado de esto bateria de 48V, conectarlo al controlador mppt que soporte la carga de 12-60V.

    Y el inversor conectarlo a ambas baterias en los bornes donde de 24V

    • Jorge Insa

      No. Al conectar el inversor a ambas baterías a 24V lo que estamos haciendo es conectar las baterías en paralelo, por lo tanto el regulador estaría conectado a una batería de 24V y no de 48V como quisieras en esta configuración que propones.
      Si el inversor se conectara a una única batería a 24V. El regulador cargaría el conjunto a 48V pero el inversor solamente consumiría de una batería. Desestabilizando el sistema y creando desequilibrios importantes.
      No es buena solución.

    • Gerardo Andrade

      Muchas gracias esta parte ya la comprendí no volvera a pasar por mi mente
      Saludos

  22. Gerardo Andrade

    Hola espero que se encuentre bien, quisiera saber si se pueden conectar en paralelo o serie 4 paneles policristalinos (270W VMP 31.22) y 4 monocristalinos (300 vmp 35.58V) ambas son de 60 celulas

    Cual seria la configuración ideal para un banco 24V conformado por 4 baterias de 115 amperios cada una conectadas en paralelo a un controlador MPPT de 40A con un máximo voltaje de 100V
    O si seria necesario comprar otro controlador estaba pensando en un FLEX-MAX de 80 amperios, pero primero quisero saber si es compatible la conexion entre monocristalinos y policristalinos en serie o paralelo
    Saludos

    • Jorge Insa

      Hola,
      Cuando el número de células solares de cada panel solar es el mismo, normalmente la configuración en paralelo y en serie es posible. Ya que paneles solares con el mismo número de células solares, tienen la misma tensión de trabajo. Y aproximadamente la misma corriente de trabajo.
      Pero según indicas, tus paneles solares de 270W y Vmp:31,22V sí que serían de 60 células mientras que los 4 monocristalinos con Vmp: 35,58V me inclino a pensar que son de 72 células solares. Y por lo tanto las corrientes de trabajo no serán iguales.
      No es un gran problema, pero no deberías conectar los de 270W con los de 300W en una misma cadena para evitar limitar la corriente de la cadena.
      Tampoco es conveniente que las cadenas en paralelo sean de diferente tensión, ya que los paneles de 270W tienen el punto de trabajo de máxima potencia a Vmp:31,22V y los de 300W a Vmp:35,58V. El seguidor MPPT situará la tensión de trabajo en el punto de mayor producción del conjunto, que no será el ideal para ninguno de los 2 tipos de paneles, por lo tanto habrá una pequeña pérdida de rendimiento.

      Si el banco de baterías es a 24V y está formado por 4 baterías de 115Ah… no me cuadra que estén conectadas en paralelo porque eso significaría que cada batería es de 24V.
      Pero suponiendo que el banco de baterías es de 24V y 115Ah:
      4 paneles de 270W = 1080W
      4 paneles de 300W = 1200W
      Total 2280W
      2280W / 24V = 95A. Es necesario un regulador MPPT de 100A. La potencia máxima que se puede instalar en el FLEX-MAX de 80A es de 1800W.
      Consulta la ficha técnica en Regulador MPPT outback flex-max 80A
      Tu regulador MPPT de 40A. Solamente puede soportar 40A * 24V = 960W
      Además como la Vmax:100V lo máximo que podemos conectar son 2 paneles en serie. Por lo tanto puedes poner los 4 paneles de 270W conectados 2 cadenas en paralelo de 2 paneles en serie.
      Para los 4 paneles de 300W primero asegúrate que son de 60 células. Si es así necesitas 1200W / 24V = 50A. Regulador MPPT de 50 amperios.
      Si los paneles son de 72 células. Mejor pon un regulador PWM de 40A.
      saludos

    • Gerardo Andrade

      Hola muchas gracias soy muy novato en este tema es mi primer sistema fotovoltaico aislado pero estoy tratando de aprender.
      Según las fichas técnicas los monocristalinos de 300W son de 60 células al igual que los policristalinos 270W

      Monocristalinos 60 Células 300W

      Voltaje en Circuito Abierto ( Voc ) 42.6 V
      Voltaje de Operación Optimo (Vmp ) 35.58V
      Corriente de Cortocircuito ( Isc ) 9.02 A
      Corriente de Operación Optima ( Imp ) 8.47 A

      Policristalinos 60 Células 270W

      Volt aje en Circuito Abierto ( Voc ) 38.23 V
      Volt aje de Operación Optimo (Vmp ) 31.22V
      Corriente de Cortocircuito ( Isc ) 9.13 A
      Corriente de Operación Optima ( Imp ) 8.65 A

      Baterías
      8 bateras de 12V de 115A cada par conectada en serie
      lo que da como resultado 4 baterías de 24V de 115 A,
      y estas las tengo en paralelo resultando 1 batería de 24V de 460A

      Ya leí el articulo donde es malo conectarlas en paralelo estoy buscando la forma de corregirlo tuve que aumentar las baterías ya que mi consumo son casi 4KW diarios y en mi región solo venden baterías monoblock

      Por el momento tengo conectados los 4 paneles policristalinos de 270W en 2 series de 2 paneles. todo esto conectado al MPPT de 40A y del controlador conectado a la batería de 460A. Ya que aún no compro los monocristalinos de 300W por eso realice la pregunta si ¿Se pueden conectar paneles monocristalinos y policristalinos en serie y paralelo?.

      Tomare en cuenta tu recomendación comprare el FLEX-MAX de 80A (se que esto es necesario porque si no la carga de las baterías se limita al amperaje del controlador).

      ¿Entonces a lo que me imagino la única limitante es que tengan las mismas células indistintamente de la tecnología que ocupen verdad?

      No hay problema en conectar en serie monocristalino y policristalino
      **conectar 1 panel de policristalino y monocristalino en serie 80.83 V (VOC) 66.8 (VMP) y el amperaje seria la media 8.53 (3 series conformada por 3 monocristalinos y 3 policristalinos) en el controlador FLEX-MAX de 80A y Los otros paneles irian en el controlador de 40A.
      **conectar los 4 monocristalinos en paralelo y 2 policristalinos en el controlador FLEX-MAX de 80A y los 2 otros policristalinos restantes en el controlador de 40A. (aquí el regulador buscaría el punto máximo)

      Talvez en un futuro tendría que buscar un inversor y controlador a 48V o cambiar de baterias con la capacidad correcta en 2V o 6V y realizar la conexión correcta en serie a 24V

      Saludos

    • Jorge Insa

      Lo ideal es no mezclar paneles de diferentes Imp y Vmp en una misma cadena. Y todas las cadenas de un MPPT deberían ser iguales. Te repito que en tu caso no sería un gran problema. Pero lo puedes evitar fácilmente con los 4 de 270W en el regulador MPPT de 40A y los 4 de 300W en otro regulador MPPT de 50A mínimo. O si quieres lo podrías poner en el de 80A.
      Los paneles con 60 células se adaptan mejor a los reguladores MPPT. El fle-max 80A tiene un Vmax:150V por lo que es fácilmente configurable con cadenas de 3 paneles en serie que serían Vmp:90V y Voc: 120V aprox. Que queda lejos de los 150V máx. Así no hay problema de sobrepasar la tensión máxima incluso en los días más fríos donde la tensión de los paneles solares aumenta por la baja temperatura. Cuando ponemos 3 paneles de 72 células en serie con Voc: 45V tenemos 135V, si hiciera mucho frío en condiciones de radiación solar podría aproximarse a los 150V máximos. En caso de superar los 150V permitidos el regulador MPPT se dañaría.
      Las características de tus paneles de 300W son más parecidas a un panel de 72 células solares que a un panel de 60 células. Aunque con tan solo 3 paneles en serie no creo que se llegara a los 150V.
      saludos

  23. Sady

    Hola me interesa saber la ventaja y desventajas de conectar en paralelo a conectar serie paralelo.
    Mi sistema 4 series de 2 placas de 315w y ocv 45v en serie 90 controlador 60 amp y baterías a 24v

    • Jorge Insa

      La potencia total del campo fotovoltaico no varía independientemente de como las conectemos. Lo que variará será la tensión y la corriente del campo FV.
      Lo que debemos es configurar el campo fotovoltaico para los valores de tensión y corriente sean los aceptados por nuestro regulador solar. Por lo tanto, más que ventajas o desventajas, estamos obligados a realizar una buena configuración.
      *Nota: la ventaja de trabajar a mayor tensión (cuando el regulador lo permite) es que el paso de corriente es menor. Lo que implica secciones de cables menores y reducción de costes.

      Tu sistema, si lo he entendido bien, tiene 8 paneles solares de 315W lo que suponer una potencia total de 8 x 315W = 2520W
      Conectados en 4 cadenas en paralelo de 2 paneles en serie. Creo entender…
      Cada cadena de 2 paneles en serie trabajará a Vmp: 74V y Voc: 90V; Imp: 8A más o menos.
      Como tenemos 4 cadenas, (multiplicamos la corriente de cada cadena por el número de cadenas): 4 x 8A = 32A
      Por lo que el total del campo FV trabajará a Vmp: 74V e Imp: 32A
      *Imagino tus paneles solares son como estos (pero 310W en vez de 320W): panel
      solar 24V y 72 células 320W

      Con 2520W de potencia el regulador MPPT necesario es de 2520W / 24V = 105A
      Si tenemos un regulador MPPT de 60 amperios, limitará la producción a 60A x 24V = 1440W. Además con un Voc: 90V, seria necesario que la tensión Vcc_máx permitida por el regulador sea 150V, porque si es 100V se puede romper. En definitiva, mala configuración.
      Si tenemos un regulador PWM de 60 amperios, Los paneles solares estarán trabajando a 24V (que es la tensión de la batería) cuando deberían funcionar a 74V. Lo que significa una pérdida de rendimiento de los paneles solares de más del 80%. Es decir, muy mala configuración.

      Si no he entendido bien tu sistema, por favor explica mejor la configuración de las conexiones de los paneles solares y qué tipo de regulador solar tienes.
      Saludos

  24. Mario

    Hola
    Tengo una pregunta
    tengo un sistema fotovoltaico de 45 paneles (320W)
    como seria su mejor conexión? en serie/paralelo ?
    y conforme a ello, como puedo saber su amperaje total del sistema ?
    y que cable awg puedo utilizar ?
    Gracias, saludos

    • Jorge Insa

      Lo primero es saber que tipo de instalación vas a montar. Aislada con baterías, conexión a red sin baterías, conexión a red con baterías… etc.
      Lo segundo es escoger el o los reguladores solares, o el inversor dependiendo del tipo de instalación.
      Una vez conocemos el regulador y/o el inversor tendremos los datos necesarios para configurar los valores de corriente y tensión del campo fotovoltaico. Y de esta forma calcular la configuración serie-paralelo de los paneles solares.
      Por último, conociendo la tensión y corriente de cada rama, calculamos las secciones de los conductores.
      saludos

  25. MARIO ACUNA FUENTES

    Hola, soy un apasionado de la energia Solar y estoy implementando este tipo de energia en mi hogar, en la actualidad tengo 10 Paneles solares de 300 Watts cada uno conectados a un Regulador de 50 Amperes sera suficiente o sera necesario colocar otro de mayor cantidad de amperes, el regulador es de tecnologia PWM, los panales los tengo conectados en paralelo de 2 paneles cada grupo y de ahi a un punto comun, para luego conectar el grupo al regulador de 50 Amnperes.
    Cual sugerencia sera bien recibida

    Cordialmente

    • Jorge Insa

      Hola,
      Te recomiendo que leas este artículo: Calculo de regulador PWM necesario
      1) los paneles solares de 300W seguramente son de 72 células con Vmp: 36V e Imp: 8A
      2) conectados en paralelos de 2 paneles y las cadenas en paralelo significa que todo está en paralelo. Vmp: 36V e Imp:80A
      3) Necesitas un regulador solar PWM superior a esos 80A o 2 reguladores en paralelo de 40A o superiores, cada uno con 5 paneles solares

      Por lo tanto, lee el artículo propuesto para calcular exactamente la Imp del generador fotovoltaico y elegir bien los reguladores solares PWM
      Reguladores solares PWM
      Saludos

Deja un Comentario

Tu dirección de email no será publicada. Required fields are marked *

*

Mediante el envío de mis datos personales confirmo que he leído y acepto la Política de Privacidad
