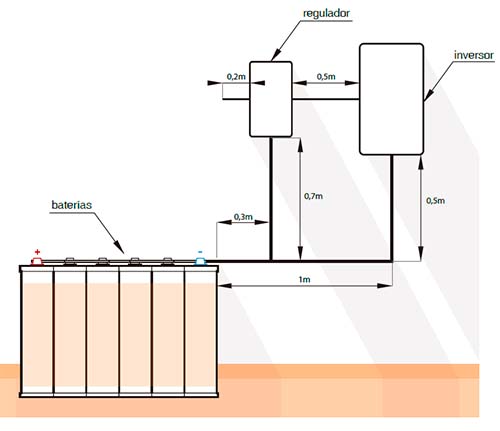

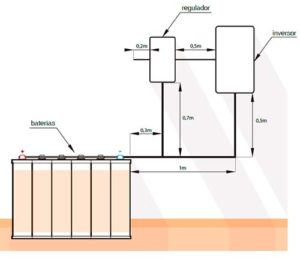

Relación entre placas solares, baterías e inversor

La única relación que hay entre el número de placas solares instaladas con la capacidad de las baterías es que la corriente de carga no puede superar el 10% de la capacidad de la batería expresada en C10.

Significado capacidad batería expresado en C100, C20 o C10

*Por ejemplo, una corriente de carga de 60A será la máxima permitida para una batería de 600Ah en C100.

1.- Número de placas solares necesarias.

La potencia del campo fotovoltaico se diseña para cubrir el consumo diario para las peores condiciones de radiación solar. Es decir, si la utilización del kit solar es durante todo el año, diseñaremos la potencia del campo fotovoltaico para cubrir el consumo diario de un día de diciembre. Si el kit solar será para utilización vacacional y fines de semana del resto del año, diseñaremos la potencia del campo fotovoltaico para un día medio de septiembre u octubre.

Para realizar el cálculo es necesario tener en cuenta las Horas Solares Pico (HSP) del lugar, las características técnicas de las placas solares, las pérdidas del sistema, pérdidas por suciedad de la atmósfera, pérdidas por calentamientos, etc. Para ello se utilizan herramientas de cálculo sofisticadas que simplifican el proceso. Utiliza nuestra calculadora de consumos y kits solares para calcular tu consumo y ver el diseño del kit solar que se adapta a tu consumo. Dentro del kit solar podrás consultar la producción solar y la potencia necesaria de placas solares.

2.- Capacidad de las baterías.

La capacidad de las baterías nos marca los días de autonomía que tendrá el kit solar. Como no queremos que la profundidad de descarga de la batería supere el 50%, multiplicaremos el consumo diario x2 para que la capacidad de la batería sea el doble que la de un día de consumo. (lo que significaría 1 día de autonomía). Posteriormente multiplicaremos por el número de días de autonomía deseado para obtener la capacidad total de la batería.

Lo normal es diseñar las baterías con 3-4 días de autonomía. Lo que significará que debemos multiplicar el consumo diario por 6. (x2 para utilizar el 50% de la batería y x3 para 3 días de autonomía; total x6).

Por ejemplo: un consumo de 2000Wh/día x6 = 12.000Wh/día

Si la batería es de 12V: 12.000Wh /12V = 1000Ah de batería a 12V. (formada por: 1 batería de 12V y 1000Ah; o 2 baterías de 6V y 1000Ah en serie; o 6 baterías de 2V y 1000Ah conectadas en serie)

Si la batería es de 24V: 12.000Wh / 24V = 500Ah de batería a 24V.  (formada por: 2 baterías de 12V y 500Ah conectadas en serie; o 4 baterías de 6V y 500Ah en serie; o 12 baterías de 2V y 500Ah conectadas en serie)

Si la batería es de 48V: 12.000Wh / 48V = 250Ah de batería a 48V. (formada por: 4 baterías de 12V y 250Ah conectadas en serie; o 8 baterías de 6V y 250Ah en serie; o 24 baterías de 2V y 250Ah conectadas en serie)

*Todas las baterías del ejemplo anterior tienen la misma potencia:

A 12V:

  • 12V x 1000Ah = 12000Wh
  • 2 x 6V x 1000Ah = 12000Wh
  • 6 x 2V x 1000Ah = 12000Wh

A 24V:

  • 2 x 12V x 500Ah = 12000Wh
  • 4 x 6V x 500Ah = 12000Wh
  • 12 x 2V x 500Ah = 12000Wh

A 48V:

  • 24 x 12V x 250Ah = 12000Wh
  • 8 x 6V x 250Ah = 12000Wh
  • 24 x 2V x 250Ah = 12000Wh

3.- Potencia y tensión de funcionamiento del inversor

Para sistemas con potencia necesaria inferior a 1000W podemos realizar la instalación solar a 12V

Para sistemas con potencia necesaria entre 1000W y 3000W realizaremos la instalación solar a 24V

Para sistemas con potencia necesaria superior a 3000W realizaremos la instalación solar a 48V

4.-Calculadora de consumos

Puedes utilizar nuestra calculadora de consumos y kits solares para calcular tu consumo y ver los kits configurados tanto para uso permanente como para verano y fines de semana de resto del año.

Calculadora de consumos y kits solares



Puntúa este artículo:

1 estrella2 estrellas3 estrellas4 estrellas5 estrellas (4 votos, promedio: 5,00 de 5)
Cargando…

Tienes dudas? deja un comentario y te las resolvemos. *Leer primero las normas del blog.

Acerca de Jorge Insa

Soy un apasionado de la tecnología y la naturaleza, si juntas las 2 descubres todo un mundo de posibilidades con las energías renovables. Y como todos tenemos que trabajar, yo lo hago siguiendo una idea bien clara, la sostenibilidad del planeta. Mis esfuerzos están dirigidos a promover, divulgar y concienciar a la gente en el uso de energías alternativas por un futuro sostenible.

3 Comentarios

  1. Tolo Ribas

    Vale Jorge, Gracias por tu pronta respuesta….ahora que ya tengo claras todas mis dudas os puedo pedir presupuesto!

  2. Tolo Ribas

    Buenas tardes, tengo una duda que no me resuelve ninguno de vuestros tutoriales y me tiene mosqueado….Al respecto de este tema del buen dimensionado del conjunto Solar….Tengo claro que si mi consumo diario es de unos 3700Wh/dia necesito unas baterías Tipo Opz6 600/900 con un inversor de 24V….Tengo claro que la descarga diaria tiene que ser del 20% aprox. y que el amperaje de carga no debe superar el 10% (60A) del nominal en C10…..pero no habláis en ningún Tutorial del consumo instantáneo del Inversor, me explico: si monto un Inversor que de 4000W a 24V esto supone 4000/24 = 166A…….Teóricamente si la carga no puede superar el 10% del valor en C10 la descarga tampoco tendría que superar ese valor verdad?…….Con lo cual entiendo que tendría que montar unas baterías que me aguantaran esa demanda teórica que puede llegar a dar el Inversor ???
    Mi creencia entonces es que con esas baterías y un inversor de 24V solo podría tener un consumo desde el Inversor de 60 x 24 = 1440W…….siempre pensando en no castigar las baterías para llegar a esos 15/20 años de vida.

    • Jorge Insa

      El diseño se debe hacer para no superar la corriente de carga del 10% de la capacidad de la batería en C10. Pero lo importante es no superar nunca el 20% de la capacidad de la batería en C10.
      Los picos de corriente instantáneos los debemos despreciar de los cálculos para evitar sobredimensionar la batería. No puedes contar que la batería te dure 20 años si la utilizas diariamente, aunque hay bastantes casos que así es.
      Con un consumo de 3700Wh/día sería mejor tener algo más de autonomía y coger el modelo 8 opzs 800.

      Y sobre la descarga de amperios de la batería, la potencia del inversor (y por lo tanto los picos de consumo) cuanto menor sea mejor.
      Cuanto mayor es la potencia del inversor y mayores son las potencias de consumo más grande debe ser la batería o habría que pasar a 48V.
      Por eso los inversores de 24V van normalmente hasta 4000w aunque hay de 5000w. Para mayores potencias hay que ir a 48v.
      Si los picos de potencia son de 4000w / 24V = 166A que sería un poco más del 20% de la capacidad de la batería.
      Si pones una 8 opzs 800 con 915Ah en C10 sería lo ideal porque el 166A estaría por debajo del 20% de la capacidad en C100.

      Conclusión:
      Cuanto mayor la batería mejor siempre. Menos profundidad de descarga, menor relación capacidad-tasa de corriente, etc.
      La malo, el precio, cuanto mayor la batería mayor el precio.
      Normalmente diseñamos la 6 opzs 600 para unos 3500Ah. Con 3700Ah está ahí ahí.
      No obstante, todo esto son cálculos teóricos y dependerá de tu hábitos de consumo.
      saludos
